Что такое винтовой насос и когда его применяют
Винтовой насос переносит продукт рабочими объёмами от входного патрубка к выходному. Поэтому поток меняется плавно, а технологию можно применять там, где требуется более бережное перекачивание.
Какие среды подходят для винтовых насосов
В зависимости от исполнения это могут быть масла, нефтепродукты, пищевые жидкости, полимеры, пасты, суспензии, осадки и химические растворы. Решение принимают после оценки вязкости, текучести, температуры, наличия и типа частиц и требований линии.
Имеет смысл использовать винтовые насосы, когда:
- вязкость продукта велика либо заметно изменяется в процессе;
- требуется бережное перекачивание без пульсаций;
- жидкость содержит частицы, допустимые для выбранной рабочей пары;
- структуру продукта нежелательно разрушать интенсивным воздействием.
Устройство и принцип работы

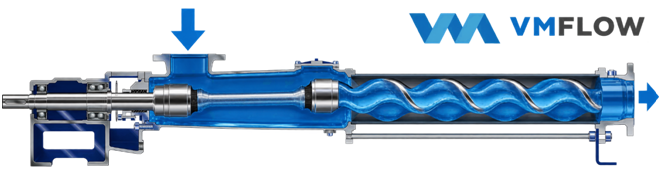

Внутри винтового насоса среда переносится вдоль оси в последовательно возникающих рабочих камерах. Именно перенос фиксированных объёмов, а не разгон жидкости, определяет объёмный характер работы.
Из чего состоит винтовой насос

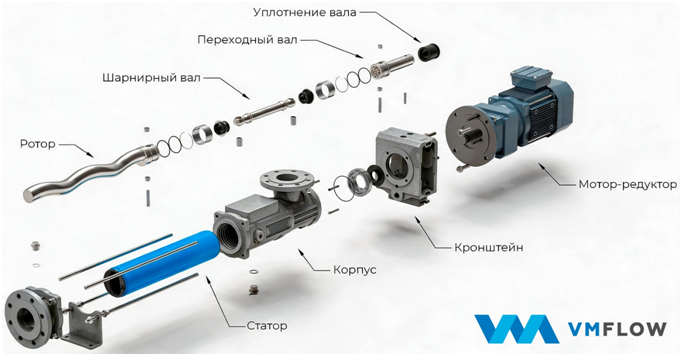

Классический винтовой насос состоит из: корпуса, винтовой части (статор+ротор), привода, вала, уплотнения и присоединений. В одновинтовом варианте ротор вращается внутри статора; геометрия пары создаёт камеры, которые движутся от всасывания к напорной стороне. Поток получается близким к непрерывному, а подачу можно менять частотой вращения.
Какие бывают винтовые насосы
Сначала определяют свойства продукта и требуемый режим, затем — число винтов, компоновку и способ подачи среды к рабочей части.
Одновинтовые насосы
В одновинтовом насосе поток создаёт пара «ротор–статор»: ротор крутится со смещением (эксцентрично) внутри статора и плавно проталкивает жидкость вперёд. Благодаря такой конструкции насос отлично справляется с густыми смесями, неоднородными составами и жидкостями, в которых есть твёрдые частицы.
Двухвинтовые и многовинтовые насосы
В двухвинтовом насосе продукт перемещают два винта, которые вращаются синхронно — они как бы «подхватывают» жидкость и аккуратно проталкивают её вперёд. Такие насосы, а также модели с большим числом винтов, часто используют для перекачки мазута, масел, смазок и других технологических жидкостей — они хорошо справляются с вязкими средами.
Вертикальные, бункерные и дозирующие исполнения
Вертикальные насосы используют, когда нужно качать продукт прямо из резервуара. Например, одну из моделей насосов компании VM‑Solutions можно опускать до 15 м вглубь, он перекачивает до 200 м³ жидкости в час и создаёт давление до 24 бар. Если продукт густой, берут версию с бункером — она даёт до 100 м³/ч и давление до 48 бар и работает, когда в смеси до 30 % твёрдых частиц. А если смесь ещё гуще, подойдёт вариант с мешалкой — он справляется с содержанием твёрдой фазы до 40 %.
| Тип | Что отличает | Где уместен |
|---|---|---|
| Одновинтовой | Рабочая пара ротор–статор | Густые и неоднородные продукты |
| Двухвинтовой | Два синхронных винта | Процессы с повышенными требованиями к потоку |
| Вертикальный | Рабочая часть опускается в ёмкость | Резервуары и технологические сборники |
| Бункерный | Продукт принудительно подаётся к рабочей части | Пасты, шламы, плохо текучие массы |
| Дозирующий | Малая управляемая подача | Введение заданного количества продукта |
Основные характеристики винтовых насосов

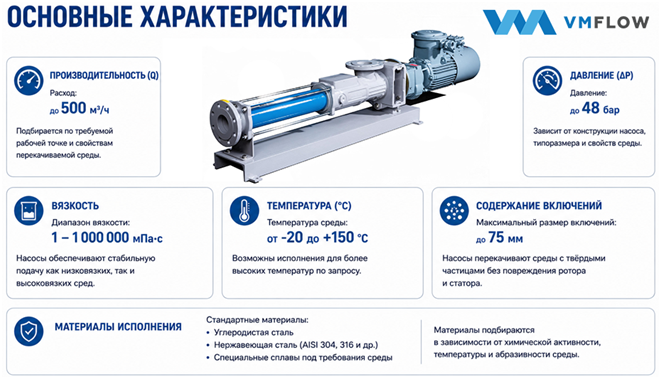

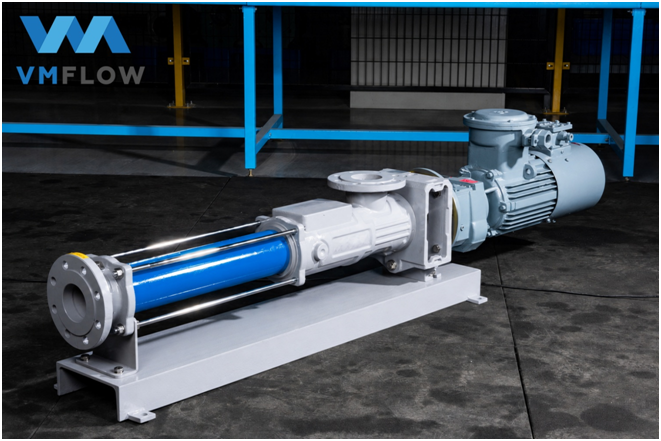

Рабочая точка насоса — это не какое‑то одно значение из паспорта, а результат сочетания сразу нескольких параметров: сколько жидкости нужно перекачивать (расход), какое давление требуется, а также какие у продукта свойства. Ещё важно учитывать температуру, что за включения есть в среде (например, твёрдые частицы) и из каких материалов сделаны детали, которые контактируют с продуктом — всё это влияет на правильный подбор оборудования.
Производительность и давление
Расход — это сколько продукта насос перекачивает за час (или другую единицу времени). Давление подбирают так, чтобы насос смог преодолеть все сопротивления в системе: трение в трубах, потери на арматуре (кранах, клапанах), разницу высот, противодавление и нагрузку от подключённых аппаратов. При выборе ориентируются на расчётную рабочую точку — она отражает реальные условия эксплуатации, а не максимальные цифры из каталога.
Вязкость, температура и включения
Когда вязкость продукта растёт, ему сложнее заполнять всасывающую часть насоса — из‑за этого приходится снижать обороты и учитывать рост потребляемой мощности. Температура влияет двояко: она меняет текучесть самой среды и воздействует на материалы оборудования. Если в продукте есть твёрдые частицы, обязательно учитывают их размер, концентрацию в смеси и абразивность — то есть насколько они способны изнашивать рабочие поверхности насоса.
Материалы ротора, статора и уплотнений
Ротор, статор и уплотнения подбирают так, чтобы они выдерживали рабочую среду и температуру, а также долго сопротивлялись износу. В насосах VM‑Solutions используют разные марки стали и эластомеры — например, NBR, EPDM и FPM: каждый из этих материалов по‑своему реагирует на химию среды, температуру и трение, поэтому выбор зависит от конкретных условий эксплуатации.
| Параметр | Что меняется при подборе |
|---|---|
| Производительность | Типоразмер и частота вращения |
| Давление | Количество ступеней и допустимый режим |
| Вязкость | Условия всасывания, обороты и мощность |
| Температура | Текучесть продукта и выбор материалов |
| Включения | Проходимость и скорость износа |
| Материалы | Химическая совместимость и долговечность |
Где применяются винтовые насосы
Винтовые насосы используют в пищевых, химических и нефтехимических процессах, в процессах по водоочистке и других производствах. Для пищевой продукции важны гигиеничность, бережность перекачивания и сохранение структуры; для реагентов — химическая стойкость; для шлама и пульпы — свойства включений.
Преимущества и ограничения
Главное преимущество винтовых насосов — они обеспечивают стабильный, хорошо контролируемый поток даже при перекачке сложных продуктов: вязких, неоднородных, с включениями. Но итоговый ресурс оборудования сильно зависит от грамотного подбора рабочей пары «ротор–статор». Работа «всухую», воздействие абразивных частиц или ошибка в выборе материала деталей могут существенно сократить срок службы насоса.
- поток с небольшой выраженностью пульсаций;
- возможность менять подачу через частоту вращения;
- работа с густыми, неоднородными и содержащими частицы продуктами;
Если перекачиваемая среда чистая и имеет низкую вязкость, а главная задача — обеспечить большой расход, то центробежный насос зачастую будет более рациональным решением. Поэтому при подборе оборудования сравнивают не сами типы насосов, а то, насколько каждая технология соответствует условиям конкретного технологического процесса: параметрам среды, требуемым характеристикам подачи и давлению, а также эксплуатационным особенностям.
Винтовой или центробежный насос: что выбрать
Если нужно перекачивать густой или сложный продукт — например, вязкую смесь либо жидкость с включениями, — чаще выбирают винтовые насосы: они стабильно работают с такими средами. Для воды и других маловязких жидкостей нередко достаточно центробежного насоса — он эффективно справляется с большими расходами. Окончательный выбор делают на основе рабочей точки (то есть нужных значений расхода и давления) и свойств самой среды: вязкости, наличия твёрдых частиц, химической активности и т. п.
| Критерий | Винтовой насос | Центробежный насос |
|---|---|---|
| Принцип | Перенос рабочих объёмов | Разгон потока рабочим колесом |
| Густые продукты | Частая область применения | Рост вязкости заметно влияет на характеристики |
| Характер подачи | Ровный, с малыми пульсациями | Определяется характеристикой насоса и системы |
| Частицы | Допуск зависит от исполнения | Допуск определяется конструкцией проточной части |
| Управление | Подачу удобно менять оборотами | Режим выбирают по совместной кривой насоса и системы |
Как подобрать винтовой насос
Выбор начинают с технологической задачи: что перекачиваем и какой режим нужен линии. Затем определяют конструкцию, материалы, привод, регулирование и защиту.
Какие данные нужны для подбора
- точное наименование продукта и его состав;
- вязкость именно при температуре технологического процесса;
- нижнюю и верхнюю границы температуры продукта;
- необходимый расход в штатном режиме;
- условия на всасывании и требуемое давление нагнетания;
- размер частиц, их концентрацию в продукте и абразивность;
- продолжительность работы, место установки и особенности площадки.
На основании этих исходных данных определяют материал контактных деталей, конструкцию рабочей части, тип привода и набор средств контроля.
Типичные ошибки
Серьезным заблуждением является выбор насоса только по цене. Низкая стоимость не решит проблему несовместимости со средой: если материалы не подходят, оборудование быстро выйдет из строя. Даже мощный двигатель не исправит плохую работу на всасывании — если насос не может нормально забирать продукт, высокая мощность не поможет. Неверно подобранный эластомер (например, уплотнение или статор) быстрее утратит свои свойства из‑за химии или температуры среды. А если в продукте есть абразивные частицы, они заметно ускорят износ рабочих деталей — и ресурс насоса резко сократится. Поэтому в первую очередь нужно смотреть на соответствие условиям эксплуатации, а уже потом — на стоимость.
Эксплуатация, гарантия и ответственность
Срок службы насоса напрямую зависит от того, как его запускают, насколько правильно заполнена всасывающая линия и соблюдаются ли рабочие режимы. Для большинства одновинтовых насосов работа без продукта (так называемый «сухой ход») особенно опасна: из‑за отсутствия смазки и охлаждения рабочая пара «ротор–статор» быстро перегревается и интенсивно изнашивается.
Чтобы избежать аварийных ситуаций, в системе применяют комплекс мер: устанавливают датчики наличия продукта, ведут контроль давления и температуры, предусматривают защиту двигателя от перегрузок, а также используют частотное регулирование — оно позволяет плавно управлять производительностью и избегать резких скачков нагрузки. Периодичность технического обслуживания определяют строго по документации для конкретной модели — там указаны рекомендуемые интервалы и перечень обязательных операций.
Компания VM‑Solutions обеспечивает гарантийную и сервисную поддержку поставленного оборудования. Объём обязательств, сроки гарантии и порядок обслуживания фиксируются в договоре и сопроводительной документации к изделию.
Из практики VM-Solutions
Разница между моделями хорошо видна по характеристикам. У вертикальной модели винтового насоса, поставляемого компанией VM‑Solutions подача достигает 200 м³/ч при давлении до 24 бар. Версия с бункером даёт до 100 м³/ч, но при более высоком давлении — до 48 бар, и рассчитана на густые продукты. А вариант с мешалкой предназначен для сред, где доля твёрдых частиц доходит до 40 %.
Практический вывод: сначала нужно определить свойства продукта и требуемый режим работы линии, и только потом подбирать типоразмер и конкретную конфигурацию насоса.
От чего зависит цена
Стоимость насоса зависит от нескольких ключевых параметров: типоразмера (габаритов и производительности), требуемого давления, применяемых материалов корпуса и рабочих деталей, типа уплотнений, характеристик привода (например, мощности двигателя), системы управления (в том числе наличия частотного регулирования) и любых нестандартных опций — вроде специальных покрытий или изменённой конструкции.
При планировании эксплуатации важно учитывать не только цену самого оборудования, но и сопутствующие затраты: стоимость расходных материалов, регламентного обслуживания, запасных частей, а также возможные потери из‑за простоев при ремонте или замене узлов. Такой комплексный подход помогает точнее оценить реальную стоимость владения оборудованием в течение срока его службы.
О VM-Solutions
ООО «ВМ‑Солюшнс» специализируется на решениях для перемещения жидких сред с 2011 года. В спектр услуг компании входит техническая проработка задач, комплектация оборудования под требования заказчика, обучение персонала работе с техникой, а также сервисное обслуживание. Технические решения компании внедрены более чем на 300 предприятиях Евразийского экономического союза (ЕАЭС). Среди партнёров ООО «ВМ‑Солюшнс» — компании Ami Polymer и JXHIN.
Об авторе и эксперте
Роман Залисский — технический специалист VM-Solutions. Профиль: https://vk.ru/d_rior
Дмитрий Колганов — Специалист по промышленным насосным системам при рецензировании технической документации проверяет:
- корректность терминологии — убеждается, что используются устоявшиеся технические термины и определения, соответствующие отраслевым стандартам и нормативной базе;
- логику выбора оборудования и расчётных параметров — анализирует, насколько обоснован подбор типа насоса, его конфигурации и сопутствующих элементов с учётом характеристик перекачиваемой среды и условий эксплуатации;
- сверяет заявленные параметры (расход, давление, допустимую вязкость, долю твёрдой фазы и т. п.) с паспортными данными указанных моделей оборудования, чтобы подтвердить, что приведённые значения действительно соответствуют заявленным техническим характеристикам конкретной модификации.
FAQ о винтовых насосах
Что такое винтовой насос?
Это насос объёмного принципа действия: винтовой механизм создаёт перемещающиеся камеры и переносит ими продукт от входа к выходу.
Для каких жидкостей подходит винтовой насос?
Такая технология применяется для многих густых, неоднородных и сложных технологических продуктов. Решение зависит от вязкости, температуры, химического состава и характера включений.
Чем винтовой насос отличается от центробежного?
В винтовой конструкции продукт переносится рабочими объёмами, а в центробежной получает энергию от вращающегося колеса. Поэтому их поведение при изменении вязкости и режима системы различается.
Какие данные нужны для подбора?
Для первичного расчёта сообщают состав продукта, его вязкость и температуру, нужный расход и давление, сведения о частицах, а также условия монтажа и режим эксплуатации.
Источники и методология
Материал основан на карточках оборудования и технических данных VM-Solutions.
Перед заказом параметры сверяют с действующей документацией. Источники: https://vm-s.com/ и https://vm-s.com/catalog/catalog_vintovye_nasosy/.
Нужен подбор винтового насоса?
Для первичной проработки направьте специалистам VM-Solutions описание продукта, вязкость и температуру, сведения о частицах, нужные расход и давление, условия монтажа. Если части данных нет, начните со схемы процесса — недостающие параметры уточнят при техническом обсуждении. Цель расчёта — устойчивый режим в реальной системе, а не максимальные паспортные цифры.
