Насос-дозатор нужен там, где жидкость требуется не просто перекачать, а вводить в процесс в заданном количестве. Для этого используют мембранные, плунжерные, перистальтические и другие конструкции. Конкретное решение определяют по расходу, противодавлению, характеристикам продукта, требуемой точности и способу управления. Исходной точкой подбора поэтому служит технологическая задача.
Что такое насос-дозатор и для чего он нужен
Насос-дозатор обеспечивает контролируемый ввод жидкости в технологический процесс. Типичные задачи — подача реагента в воду, добавление компонента в смесь, введение кислоты, щёлочи или другого продукта с установленным расходом.
Чем он отличается от обычного насоса
Разница прежде всего в задаче оборудования. При обычной перекачке необходимо переместить продукт из точки А в точку Б. При дозировании дополнительно требуется контролировать количество жидкости, поступающее в систему за определённый промежуток времени. Результат зависит не только от паспорта насоса: в реальной установке на подачу влияют противодавление, свойства продукта, гидравлика линии, настройка и состояние рабочих элементов.
Как работает насос-дозатор
Способ перемещения продукта определяется конструкцией насоса. Мембрана или плунжер изменяют рабочий объём, а в перистальтическом насосе жидкость продвигается внутри эластичной трубки за счёт её последовательного пережатия.
Принцип работы и устройство
Для объёмного дозирования характерно чередование заполнения и вытеснения среды. При увеличении рабочей камеры продукт поступает внутрь, при уменьшении направляется в нагнетательную линию. У перистальтической конструкции ролик пережимает трубку и перемещает находящийся в ней объём жидкости вперёд. Среда при этом соприкасается с внутренней поверхностью трубки, а не с механизмом головки.
Что влияет на точность
Паспортная точность и результат в реальной линии — не одно и то же. На дозирование воздействуют вязкость и температура продукта, противодавление, стабильность всасывания, пульсации, настройки и состояние расходных элементов. Поэтому числовые характеристики необходимо рассматривать вместе с условиями, при которых они получены.
Какие бывают насосы-дозаторы
Основные типы различаются рабочим механизмом и характером контакта оборудования с продуктом. Для рассматриваемых задач особенно важны мембранные, плунжерные и перистальтические решения.
Мембранные насосы-дозаторы
Здесь рабочую камеру изменяет гибкая мембрана. Её движение формирует чередующиеся циклы заполнения и вытеснения среды. При выборе учитывают рабочий расход, противодавление и химическую совместимость деталей с реагентом. В линейке VM-Solutions есть, например, цифровые мембранные серии DDPA, DDPB и DDPC и станции дозирования на их основе.
Плунжерные насосы-дозаторы
Рабочий объём плунжерного дозатора изменяется при возвратно-поступательном движении плунжера. Для инженерного выбора существенны давление, необходимая подача, свойства жидкости, материалы и исполнение уплотнений. Сравнивать такую конструкцию с мембранной только по давлению некорректно: оценивать нужно рабочую точку целиком.
Перистальтические насосы-дозаторы
Жидкость в перистальтической конструкции остаётся внутри гибкой трубки. Ролики поочерёдно сжимают её и перемещают продукт в направлении выхода. Трубка становится единственным элементом проточной зоны и одновременно относится к расходным деталям. Для VMFLOW CF в зависимости от исполнения указана максимальная подача 480, 1440 или 2280 мл/мин.
| Критерий | Мембранный | Плунжерный | Перистальтический |
|---|---|---|---|
| Рабочий элемент | Мембрана | Плунжер | Трубка |
| Принцип действия | Изменение объема рабочей камеры | Изменение объема рабочей камеры | Пережатие трубки |
| Контакт продукта | Детали проточной части и мембрана | Детали проточной зоны и плунжер | Только трубка |
Одного «лучшего» типа не существует. Оптимальная конструкция определяется характеристиками продукта и требованиями конкретного процесса.
Какие жидкости можно дозировать
Возможность работы с продуктом определяется его свойствами и материалами оборудования. При подборе учитывают химический состав, концентрацию, вязкость, рабочую температуру и наличие твёрдых включений.
Кислоты, щёлочи и реагенты
Для химически активной жидкости сначала устанавливают точный состав и условия работы. Запроса «насос для кислоты» недостаточно: одна и та же среда при другой концентрации или температуре может потребовать иного исполнения. Проверке подлежат все контактирующие детали — мембрана, головка, клапаны, уплотнения или рабочая трубка.
Вязкие продукты и среды с частицами
Вязкость способна изменить условия всасывания и реальную подачу. Указывать её следует при фактической температуре процесса. Если присутствуют твёрдые включения, дополнительно нужны данные об их размере, концентрации и абразивности.
Где применяются насосы-дозаторы
Дозирование требуется в процессах, где количество вводимого компонента должно быть управляемым. Такие задачи встречаются в водоподготовке, химическом, пищевом и фармацевтическом производстве.
Водоподготовка и химические процессы
В системах обработки воды дозаторы используют для ввода рассчитанного количества реагента. Необходимую производительность связывают с расходом основного потока или другим параметром технологического процесса. При работе с агрессивными химическими веществами дополнительно проверяют концентрацию, температуру и стойкость материалов.
Пищевые и фармацевтические процессы
Здесь вместе с рабочими характеристиками важны требования к проточной зоне и контакту продукта с оборудованием. Например, в перистальтической системе жидкость проходит внутри сменной трубки и не соприкасается с роликами насосной головки.
Основные характеристики насосов-дозаторов
Выбирать оборудование по одному максимальному показателю нельзя. Расход, противодавление, среда и требуемая точность образуют единую рабочую задачу.
| Что определить | Какие данные нужны | Для чего |
|---|---|---|
| Продукт | Состав, концентрация | Проверить материалы |
| Подача | Расход или доза | Выбрать типоразмер |
| Давление | Рабочее значение | Выбрать типоразмер |
| Вязкость | При рабочей температуре | Оценить условия подачи |
| Температура | Min/max процесса | Проверить материалы |
| Частицы | Размер, свойства | Выбор типа насоса |
| Точность | Допуск процесса | Выбрать исполнение |
| Управление | Сигнал/режим | Подобрать автоматику |
Производительность, давление и материалы
Требуемая производительность показывает, какое количество продукта должно поступать в систему за единицу времени. Но насос должен обеспечивать эту подачу при фактическом сопротивлении линии. Не менее важна химическая совместимость: две модели с одинаковыми расходом и давлением нельзя считать взаимозаменяемыми, если материалы их проточной зоны рассчитаны на разные среды.

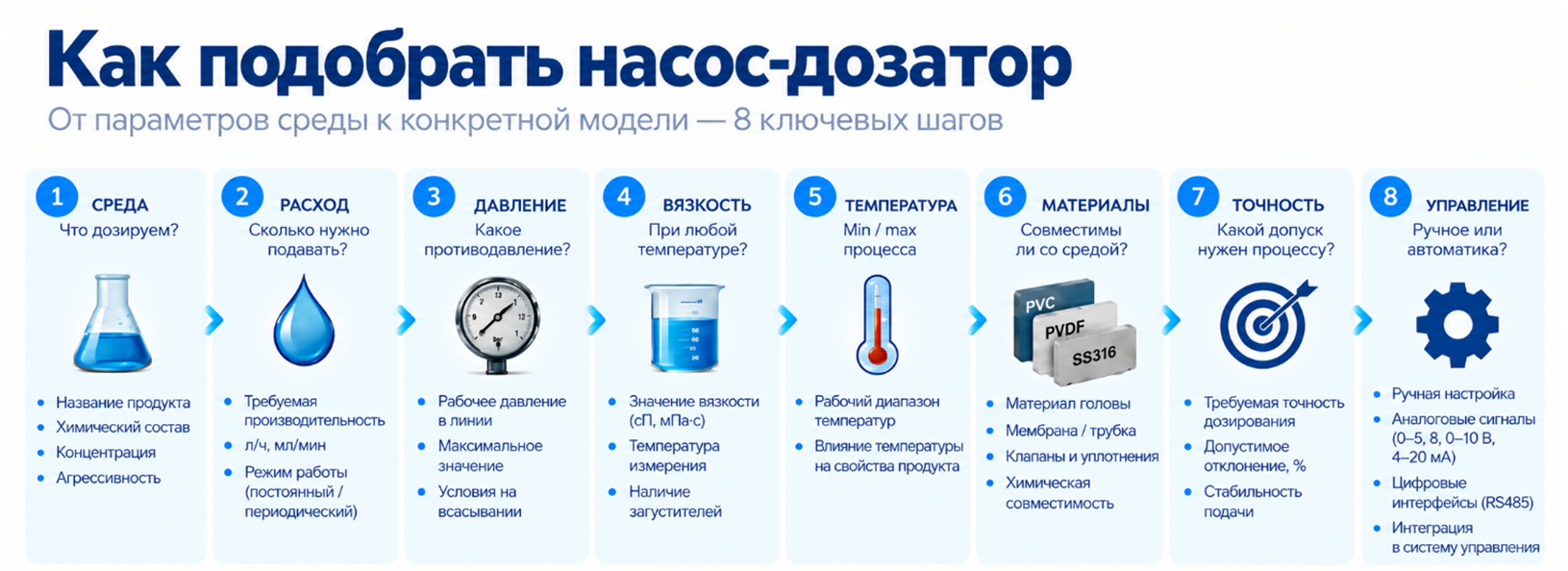

Как подобрать насос-дозатор
Правильный подбор идёт от процесса к оборудованию: сначала продукт и требуемая подача, затем давление, условия работы, материалы и управление.
- название и состав продукта;
- концентрацию;
- требуемый расход или объём дозы;
- рабочее противодавление;
- вязкость и температуру;
- данные о твёрдых включениях;
- режим работы;
- допустимое отклонение подачи;
- необходимый вариант управления.
Из практики VM-Solutions
Характеристики разных исполнений показывают, почему начинать подбор только с названия типа насоса рискованно.
У механических мембранных VMFLOW GSS максимальная производительность линейки достигает 58 л/ч, противодавление — 10 бар, заявленная погрешность — ±1%. Для проточной части предусмотрены PVC, PVDF и SS316, материал мембраны — PTFE.
Другой пример — станция VMFLOW A1 с насосом DDPA 7.5-14. Для неё указаны 7,5 л/ч при 14 бар, диапазон регулирования 1:1000 и погрешность ±0,1…0,5%. В определённом режиме заявлена работа со средами вязкостью до 1500 сП.
Это характеристики конкретных исполнений: они показывают масштаб различий внутри категории, но не задают универсальные пределы для всех дозаторов.
Что чаще мешает правильному выбору
Основная проблема — неполные исходные данные. Расчёт становится ненадёжным, если известен только расход, но нет противодавления, концентрации реагента, температуры или вязкости. Отдельно следует проверять совместимость материалов и заранее определять необходимый управляющий сигнал.
Управление и автоматизация
Дозатор может работать в установленном режиме либо изменять подачу по внешней команде. Для VMFLOW CF заявлены интерфейсы 0–5 В, 0–10 В, 4–20 мА и RS485. Это позволяет включать совместимый насос в автоматизированную систему и связывать дозирование с параметрами процесса.
Протокол, диапазон сигнала и алгоритм регулирования всегда сверяют с документацией конкретного исполнения.
Эксплуатация, сервис и гарантия
Стабильная подача требует правильной установки и контроля состояния рабочих деталей. Если расход изменился, проверяют гидравлические условия, настройки и элементы дозирующей части — клапаны, мембрану, уплотнения либо трубку в зависимости от конструкции.
Гарантия VM-Solutions
Для поставляемого оборудования стандартный гарантийный срок составляет 12 месяцев после установки и запуска, но не более 18 месяцев с момента передачи покупателю. Условием является соблюдение требований к хранению, монтажу и эксплуатации. Расходные и быстроизнашивающиеся детали имеют ограничения, предусмотренные гарантийными условиями. VM-Solutions также выполняет гарантийное и послегарантийное обслуживание поставленного оборудования.
О VM-Solutions
VM-Solutions работает в области оборудования для перемещения жидких сред с 2011 года. По данным компании, её технические специалисты имеют профильное образование и опыт более 10 лет, а решения поставлены более чем 300 предприятиям ЕАЭС. В работу входят инженерный подбор, поставка, помощь при вводе оборудования, обучение и сервис. Компания является официальным дистрибьютором Ami Polymer и JXHIN; офис, сервисная инфраструктура и склады расположены в Москве.
FAQ
Что такое насос-дозатор?
Это насос, предназначенный для управляемого ввода определённого количества жидкости в процесс. Требуемая подача задаётся условиями конкретной технологии.
Как работает насос-дозатор?
Механизм зависит от конструкции. Мембрана или плунжер изменяют рабочий объём, а перистальтическая головка перемещает жидкость внутри пережимаемой трубки.
Какие бывают насосы-дозаторы?
Для жидких сред применяют мембранные, плунжерные, перистальтические и другие исполнения. Выбор зависит от рабочей точки и характеристик продукта.
Мембранный или плунжерный — что выбрать?
Сначала сравнивают условия процесса, а не название технологии. Значение имеют расход, давление, свойства жидкости, материалы и требования к эксплуатации.
Как подобрать дозатор для агрессивной среды?
Нужно знать химический состав, концентрацию и температуру. По этим данным проверяют совместимость всех деталей, которые будут соприкасаться с продуктом.
От чего зависит точность дозирования?
На неё влияют конструкция, рабочая точка, свойства среды, пульсации, настройка и техническое состояние оборудования.
Что передать инженеру для подбора?
Достаточный стартовый набор — продукт, расход, давление, температура и вязкость. Для химической среды дополнительно указывают концентрацию, а при наличии включений — их характеристики.
Источники и методология
При подготовке материала использованы технические сведения VM-Solutions и опубликованные характеристики конкретных серий. Цифры для VMFLOW GSS, CF и станции A1 DDPA 7.5-14 приведены как примеры конкретного оборудования и не рассматриваются как параметры всего класса.
Перед окончательным выбором рабочую точку, химическую совместимость и допустимые режимы следует сверять с актуальной документацией выбранной модели.
Нужен подбор насоса-дозатора?
Если известны продукт, расход, давление, температура и вязкость, этих данных достаточно для начала инженерного подбора. Для реагента желательно сразу добавить концентрацию и требования к управлению.
Специалисты VM-Solutions могут проверить рабочую точку и материалы и предложить подходящее исполнение.
