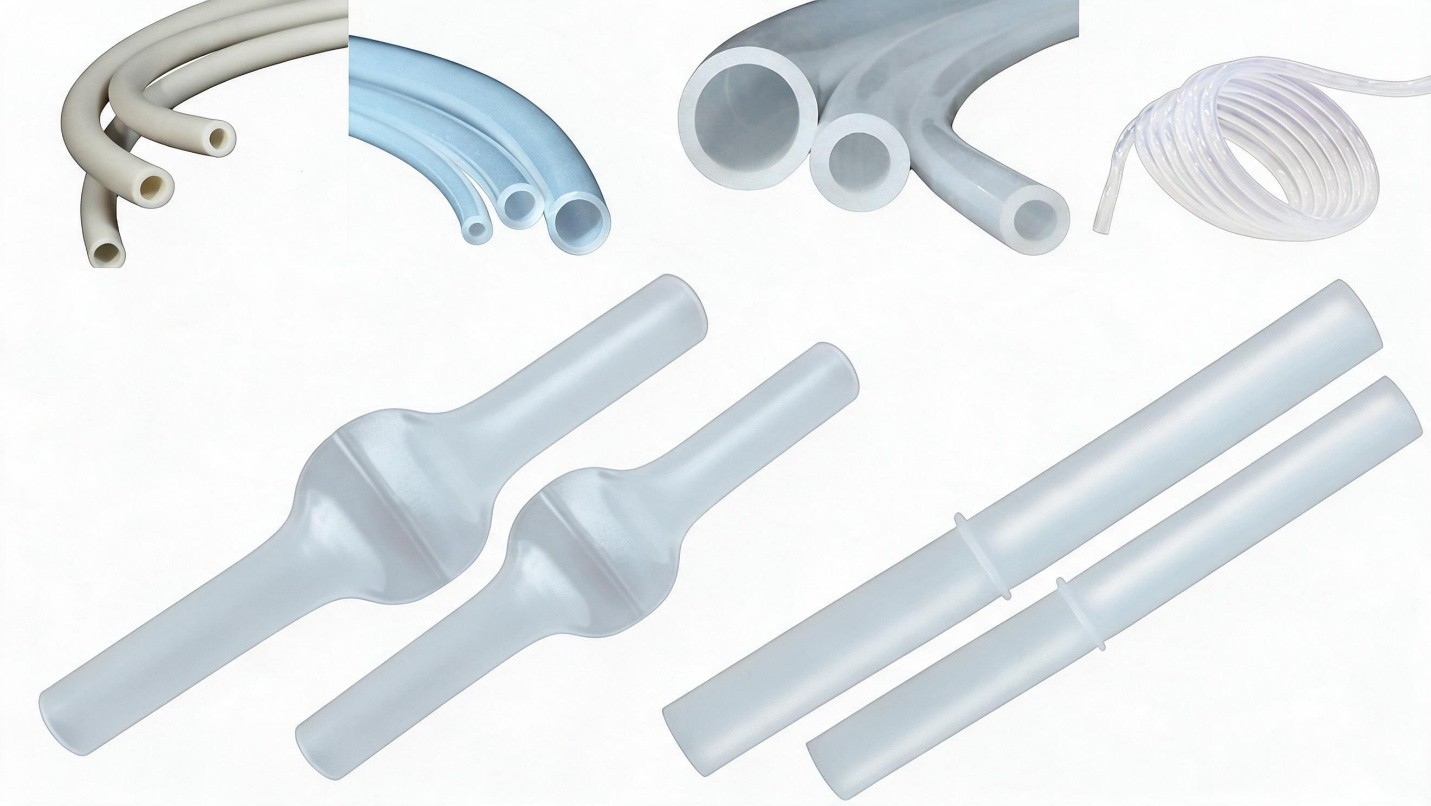

В каталоге представлены силиконовые, термопластичные и фторполимерные трубки для перекачивания, дозирования и single-use контуров. Выбор определяется совокупностью факторов: среда, тип насоса, условия стерилизации и требования к документации. Ниже — о материалах, критериях подбора и о том, что важно проверить перед заказом.
Материалы трубок

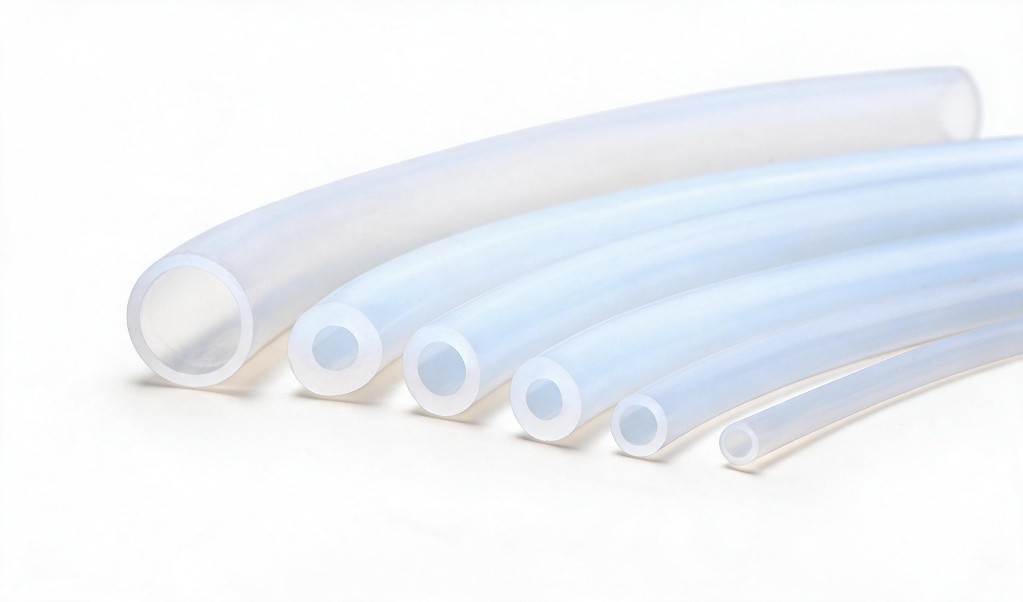

Платиновый силикон. Широко применяется в биофармацевтических процессах, в том числе в single-use системах. Вулканизация платиновым катализатором не оставляет побочных продуктов, которые могли бы мигрировать в продукт, — в отличие от пероксидного силикона с остаточными альдегидами и кетонами. Соответствует USP Class VI, FDA 21 CFR 177.2600 и Ph. Eur. 3.1.9, выдерживает широкий диапазон температур, хорошо переносит изгиб. Стабильность свойств от партии к партии подтверждается входным контролем и прослеживаемостью.

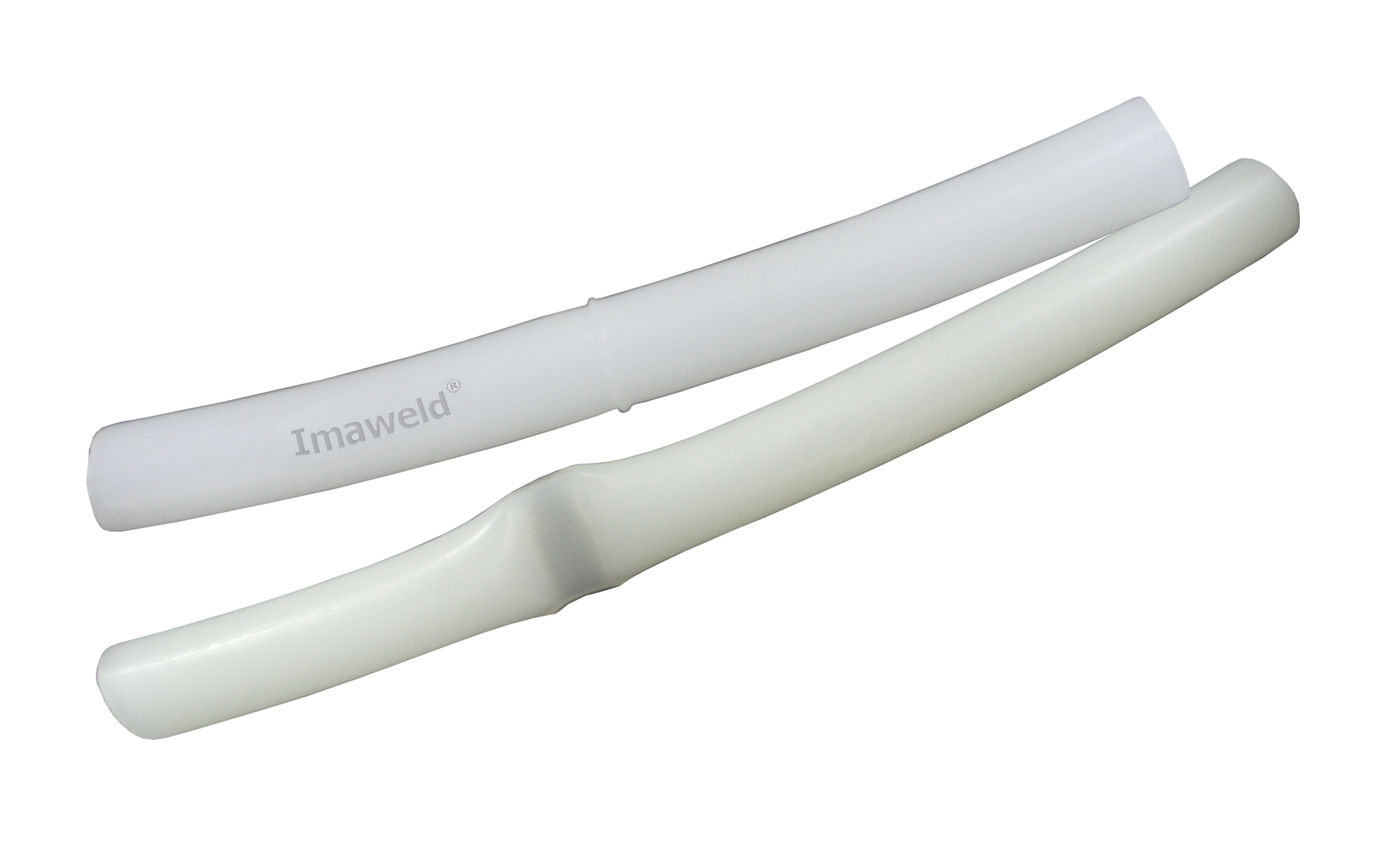

Термопластичные эластомеры (TPE). Применяются там, где требуется свариваемость и устойчивость к низким температурам. TPE свариваются термосваркой — стерильные контуры можно собирать на месте. Сохраняют эластичность до –86 °C. В ассортименте есть специальные TPE-формуляции для длительной работы в перистальтических насосах: увеличенный ресурс и совместимость с агрессивными средами, включая растворители и концентрированные кислоты и щёлочи. Такие трубки можно распознать по характерному цвету слоновой кости.
Фторполимеры (PTFE, FEP, PFA). Используются для агрессивных сред. Химически инертны, имеют минимальную экстракцию и низкий коэффициент трения. Ограничения: жёсткие, для перистальтического насоса не подходят, требуют специальных методов соединения.

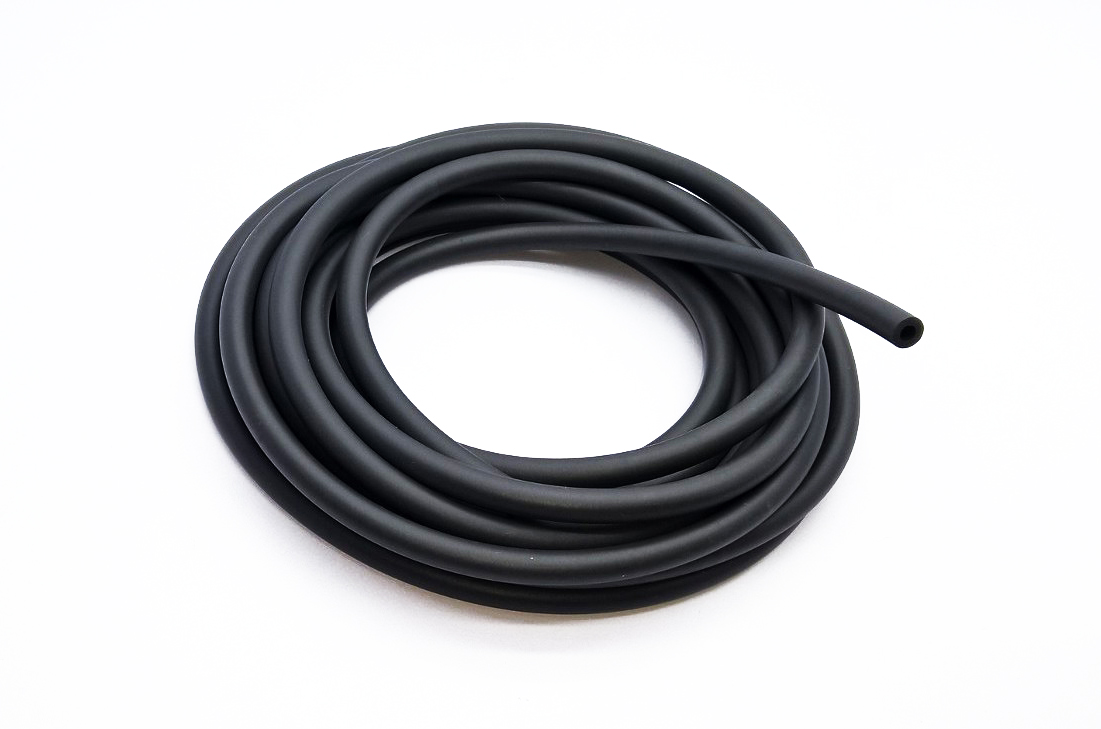

Фторэластомеры (FKM/Viton). Применяются для уплотнений и трубок в условиях высоких температур и контакта с агрессивными средами. Устойчивы к масляным средам, топливу, ряду растворителей. Ограничения: ограниченная эластичность при низких температурах, требуют проверки совместимости для конкретной среды.

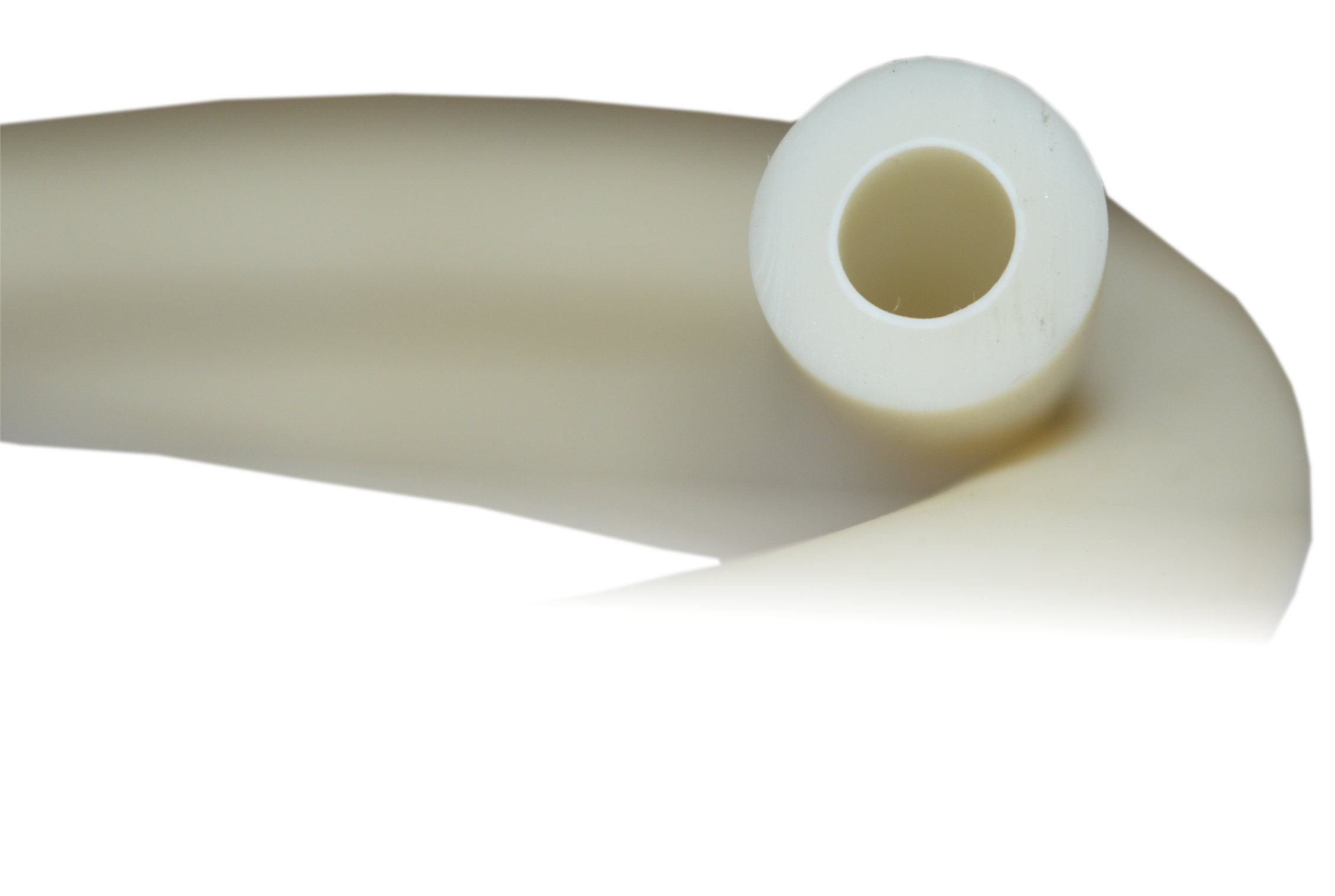

Многослойные решения комбинируют свойства разных материалов: контактный слой отвечает за инертность, наружный — за прочность и устойчивость к изгибу.
В нашем портфеле представлены различные модификации трубок из указанных групп. Мы подбираем решение в соответствии с задачей пользователя. Если вы не уверены, какая группа подходит, опишите процесс, и мы предложим варианты.
Сравнение групп материалов
| Материал | Сильные стороны | Ограничения | Стерилизация | Примеры задач |
|---|---|---|---|---|
| Платиновый силикон | Биосовместимость, гибкость, широкий температурный диапазон | Проницаемость, ограниченная стойкость к растворителям | Автоклав, гамма | Single-use контуры, перекачивание сред, сбор продукта, розлив |
| TPE | Свариваемость, низкая проницаемость, увеличенный ресурс | Ограниченная термостойкость | Автоклав, гамма | Single-use контуры, криогенные процессы, агрессивные среды |
| Фторполимеры | Химическая инертность, минимальная экстракция | Жёсткость, не подходят для перистальтических насосов | Химическая, автоклав | Агрессивные среды, растворители |
| FKM/Viton | Термостойкость, стойкость к маслам и топливу | Ограниченная эластичность при низких температурах | Автоклав | Уплотнения, агрессивные среды |
Трубка в перистальтическом насосе
В перистальтическом насосе трубка — единственный элемент, который контактирует с продуктом. При подборе важно, чтобы трубка была совместима с головкой насоса — по типу, размеру и твёрдости. Размеры подбираются из доступных совместимых вариантов. Подробнее о насосах — в разделе Перистальтические насосы.
Размер и допуски. Расход насоса зависит от объёма, который вытесняется при каждом сжатии ролика. Этот объём определяется внутренним диаметром и толщиной стенки. Если расход критичен, нужны трубки с узкими допусками.
Твёрдость по Шору А. Показатель должен соответствовать диапазону, рекомендованному производителем насоса. При недостаточной твёрдости трубка не обеспечивает полное перекрытие просвета роликами — снижается точность дозирования. При избыточной — требуется большее усилие для сжатия, и трубка быстрее изнашивается.
Ресурс. Определяется способностью трубки восстанавливать круглое сечение после сжатия. Биофармацевтические серии проходят усталостные испытания с документированным числом циклов. Для высокоэффективных TPE-формуляций ресурс может в несколько раз превышать ресурс обычного платинового силикона. Признаки износа: потеря эластичности, изменение формы сечения, трещины на внутренней поверхности.
Среды и отрасли
Биофармацевтика. Платиновый силикон и TPE — основные материалы для перекачивания культуральных сред, сбора продукта, хроматографических буферов, TFF. Критичны биосовместимость, низкая экстракция и полный пакет документов для валидации. О сборке контуров из трубок и других компонентов см. раздел Одноразовые сборные системы.
Фармацевтика. Стерильный розлив, дозирование, передача растворов. На первом плане — целостность контура и подтверждённая стерильность. Для систем, работающих в цикле, важно учитывать совместимость с CIP/SIP: хотя одноразовые трубки не проходят эти процедуры, оборудование, к которому они подключаются, может требовать их проведения между партиями.
Агрессивные среды. Кислоты, щёлочи, растворители требуют фторполимеров, FKM/Viton или специальных TPE-формуляций. Совместимость проверяется по данным производителя для конкретной среды и условий. Для задач с повышенным давлением, вакуумом или транспортных линий подойдут армированные решения из раздела Шланги — они также поставляются в фармацевтическом исполнении, с контролем чистоты и валидационной документацией.
Как подобрать трубку
Для подбора нужны следующие данные:
- Среда: тип жидкости, концентрация, температура, время контакта.
- Насос: модель, тип, требуемый расход, рабочее давление.
- Размеры: ID, OD, WT (внутренний диаметр, наружный диаметр, толщина стенки).
- Условия эксплуатации: рабочее давление, вакуум, температура, радиус изгиба.
- Стерилизация: метод (автоклав, гамма, EtO), количество циклов.
- Соединения: тип фитингов, необходимость сварки.
- Документы: сертификаты для пищевого или фармацевтического применения, данные extractables & leachables (E&L, экстрагируемые и вымываемые вещества).
Стерилизация и качество
Автоклавирование. Платиновый силикон выдерживает многократные циклы при 121–125 °C без значительного изменения механических свойств. TPE, как правило, допускает ограниченное число циклов.
Гамма-облучение. Типичные дозы для силикона — 25–45 кГр; 50 кГр не вызывает значительных изменений механических свойств.
Свариваемость. TPE и некоторые силиконовые серии свариваются термосваркой — это позволяет создавать стерильные соединения, не нарушая целостность контура.
Документация. Для фармацевтических процессов запрашиваются: USP Class VI, ISO 10993, USP <665>, USP <788>, USP <85>, ISO 11737-1, FDA 21 CFR 177.2600, Ph. Eur. 3.1.9. USP Class VI — базовый тест на биологическую реактивность in vivo; ISO 10993 — более широкий риск-ориентированный фреймворк. Для инъекционных продуктов данных USP Class VI недостаточно — нужна полная оценка E&L в условиях конкретного процесса.
Заказ и цена
На стоимость влияют: материал, размеры, точность допусков, объём партии (отрезки или бухты), требования к документации.
Для запроса цены и сроков поставки укажите: материал и серию (если известна), ID/OD/WT, длину или объём, условия эксплуатации, требуемые сертификаты.
Поставку со склада в Москве и под заказ, гибкие условия оплаты, гарантию на продукцию и сервисную поддержку. Наши сотрудники помогут с выбором подходящей трубки под ваш процесс.
FAQ
Как выбрать трубку для перистальтического насоса?
Убедитесь, что трубка совместима с вашей головкой насоса — по типу и диапазону размеров. Проверьте твёрдость по Шору А: она должна соответствовать рекомендованной производителем. Для процессов с критичным расходом выбирайте серии с узкими допусками. Если планируется длительная работа или агрессивные среды, рассмотрите специальные TPE-формуляции с увеличенным ресурсом.
Как проверить химическую совместимость трубки?
Запросите у нас данные по стойкости к конкретной среде при рабочей температуре и времени контакта. Общие утверждения «подходит для агрессивных сред» без указания концентрации и условий недостаточны. Для критических процессов рекомендуется провести собственные испытания с реальной средой.
Можно ли автоклавировать или облучать трубку?
Платиновый силикон выдерживает многократное автоклавирование и гамма-облучение до 50 кГр без значимых изменений механических свойств. TPE, как правило, допускает ограниченное число циклов автоклава; гамма-облучение валидировано производителем до определённой дозы.
Чем трубка отличается от шланга?
Трубка и шланг решают разные задачи. Трубка — гибкая, рассчитана на сжатие роликами перистальтического насоса, применяется для дозирования и перекачивания. Шланг — часто армированный (оплётка, спираль), рассчитан на более высокое давление, вакуум и транспортные линии. Оба типа могут быть фармацевтического класса — с контролем чистоты, нормированием частиц, эндотоксинов и бионагрузки, с валидационной документацией. Выбор определяется задачей, а не классом изделия.
Какие размеры и параметры указать при заказе?
ID, OD, WT, длина или объём (бухта/отрезок), материал и серия, рабочее давление и температура, способ стерилизации, тип соединений, требуемые сертификаты. Если серия не известна — опишите задачу: среда, насос, расход, условия — специалист подберёт вариант. Для критических процессов укажите также требования по E&L и допустимому уровню частиц.
