Что такое одноразовая сборная система
В отличие от самостоятельной сборки из разрозненных компонентов, такая система проектируется как единое целое: все элементы подбираются с учётом гидравлического сопротивления, совместимости материалов, рабочих давлений и температур, а также эргономики монтажа. Определение SUS закреплено в стандарте ASTM E3051, который распространяется на элементы одноразовых систем, используемых в фармацевтическом и биофармацевтическом производстве.
Состав системы
Основу одноразовой сборки формируют несколько групп компонентов.
Мешки и пакеты

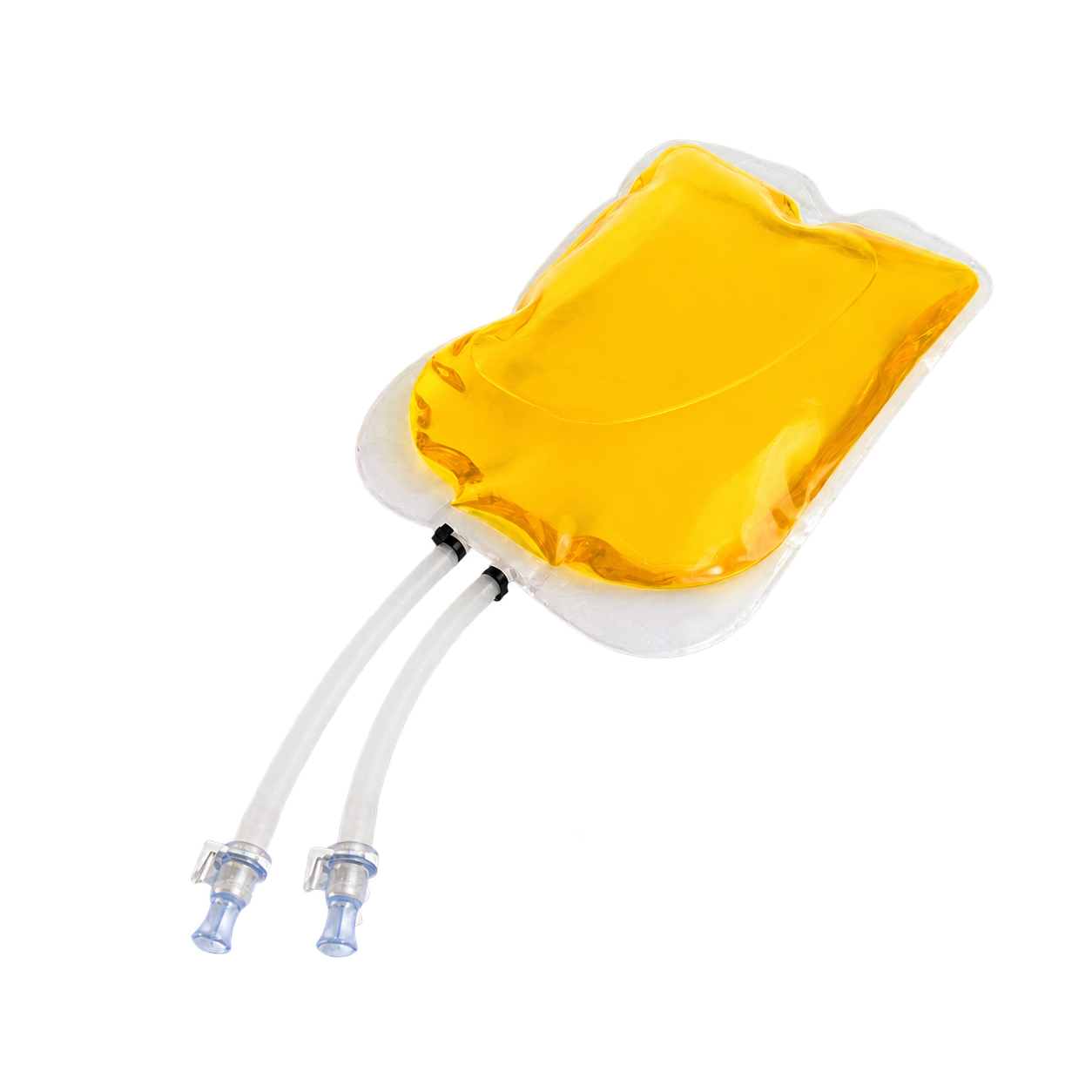

Применяются 2D- и 3D-мешки. 2D-мешки — плоские подушкообразные контейнеры из двух сваренных по периметру листов плёнки. Объём составляет от 50 мл до 50 л. Их используют на ранних стадиях разработки, для подготовки проб, хранения буферов и сред в лабораторных условиях, а также в процессах клеточной терапии. Подвесная конструкция упрощает полное дренирование.

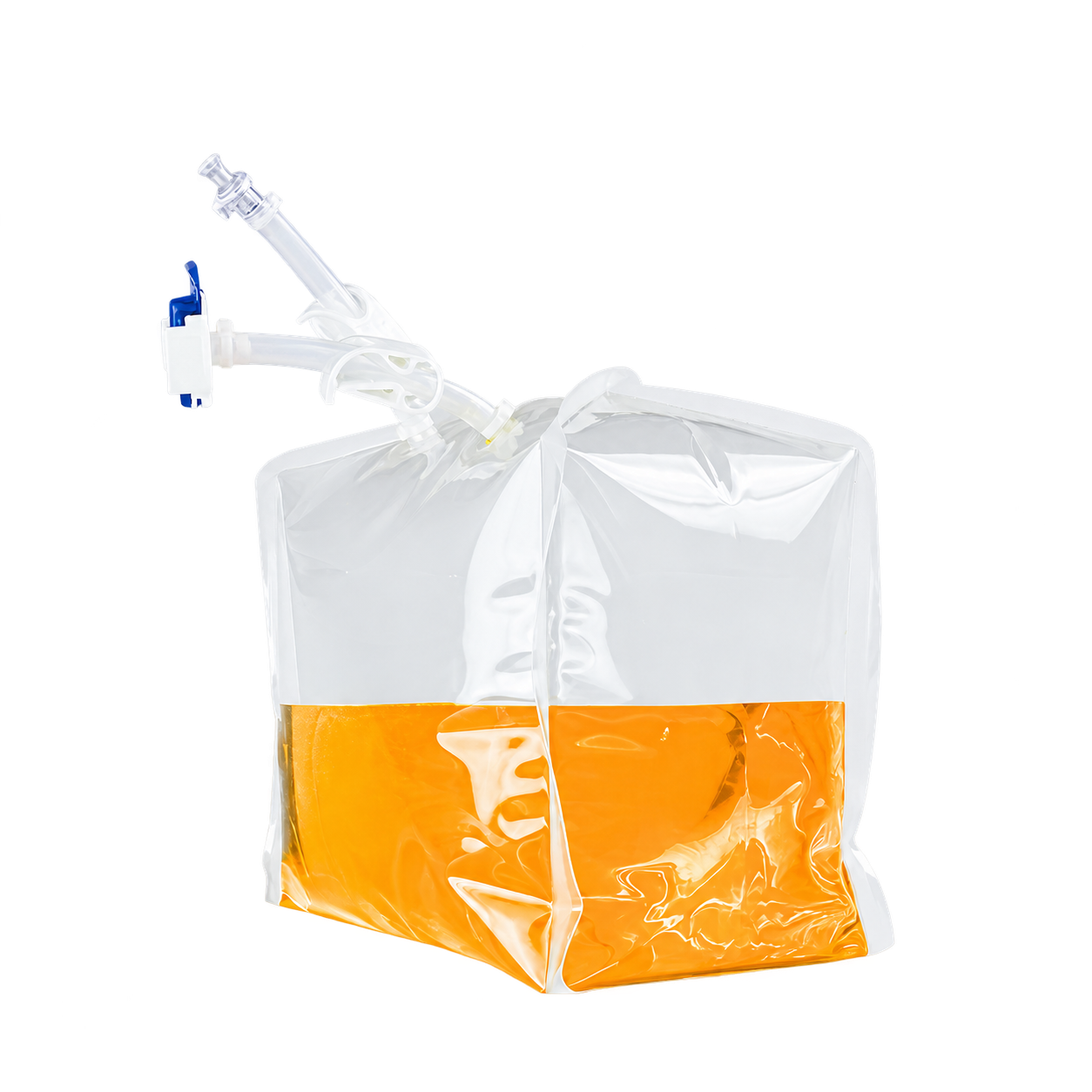

3D-мешки имеют объёмную кубическую или цилиндрическую форму за счёт сварки нескольких панелей плёнки. Объём составляет от 50 до 3000 л. Такие мешки устанавливаются в жёсткие контейнеры и применяются для хранения, транспортировки и смешивания больших объёмов сред, буферов и промежуточных продуктов в промышленных масштабах.
Современные мешки производятся из многослойных коэкструзионных плёнок. Контактный слой, чаще всего ULDPE, обеспечивает химическую инертность и минимальную экстракцию. Барьерный слой EVOH защищает содержимое от кислорода и углекислого газа, а наружные слои придают механическую прочность.
Трубки и шланги
Служат для подачи, отвода и циркуляции жидкостей и газов. Материал — силикон, термопластичный эластомер TPE или ПВХ — подбирается под конкретную задачу с учётом химической совместимости, гибкости, устойчивости к изгибам при работе с перистальтическими насосами и требований к экстрагируемым веществам. Подходящие решения представлены в разделе «Трубки».
Коннекторы и фитинги

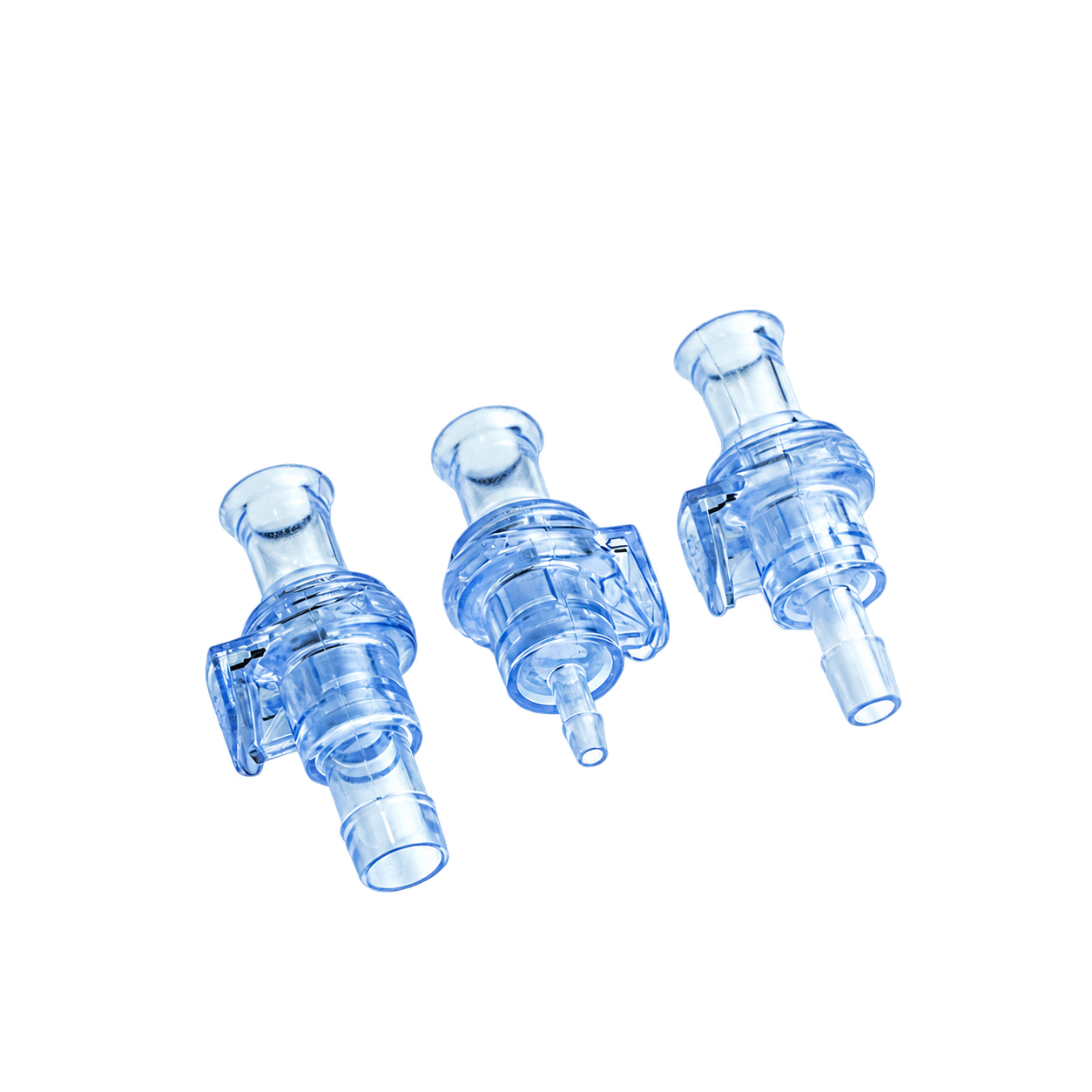

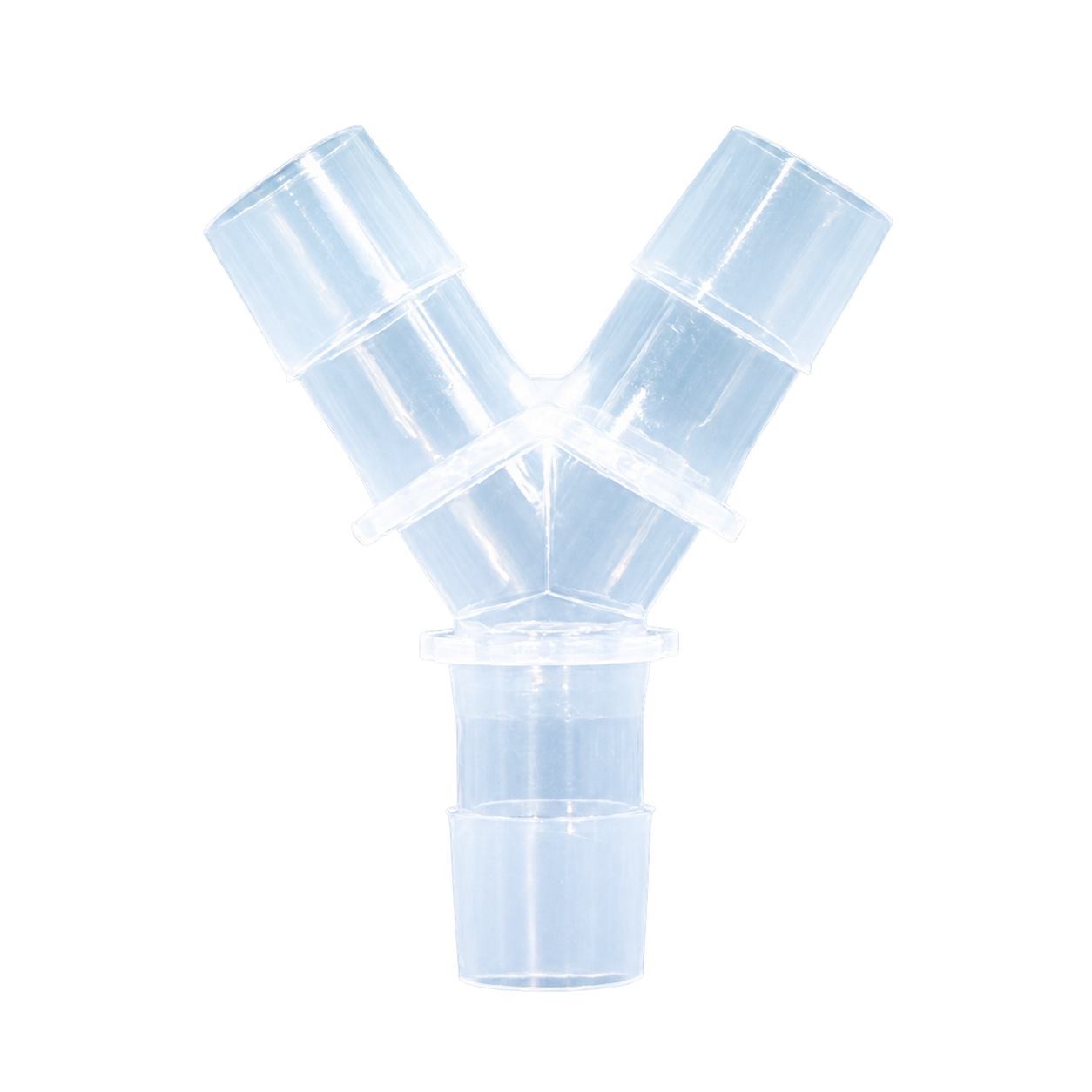

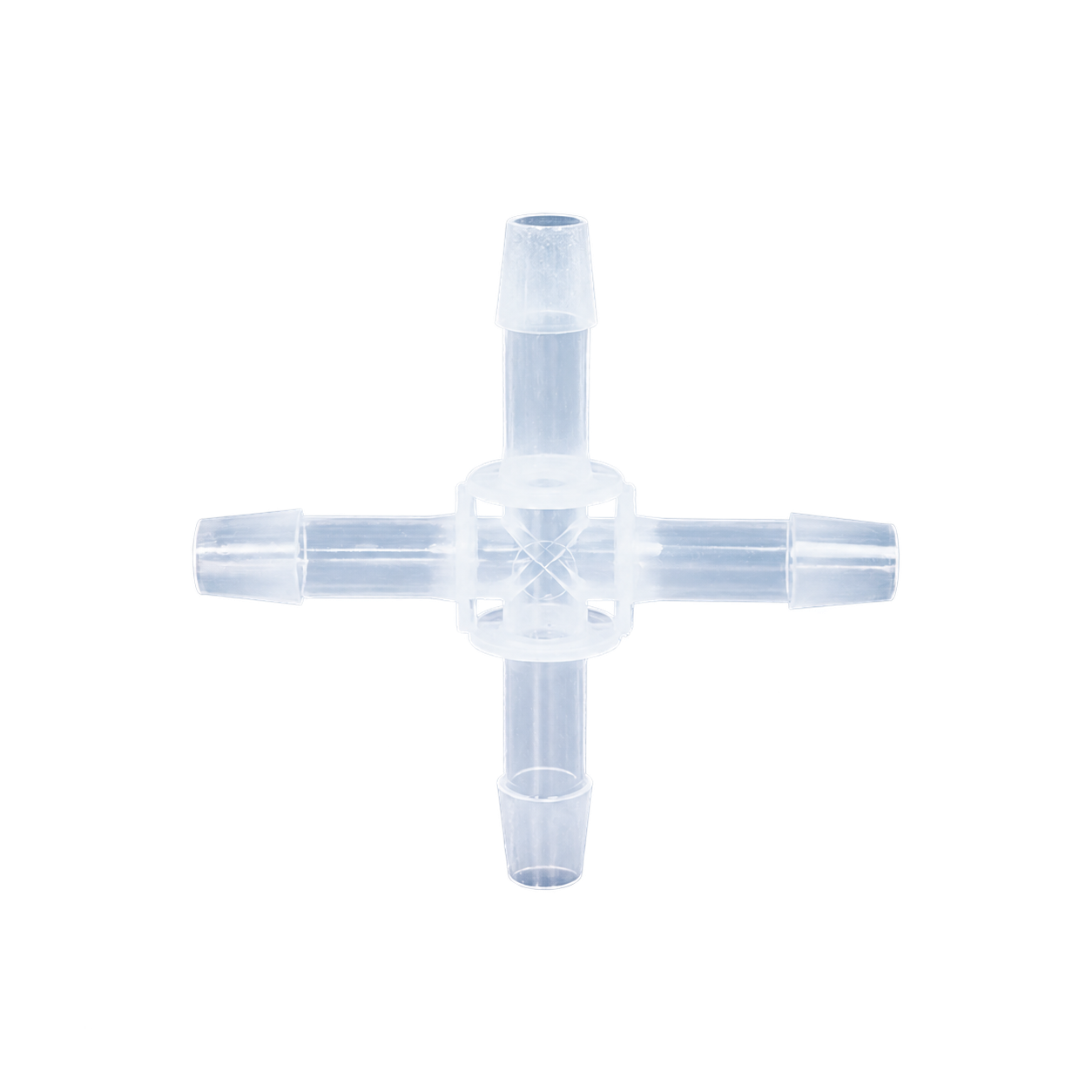

Обеспечивают герметичное соединение трубопроводов и подключение к насосам, фильтрам и ёмкостям. В зависимости от требований к стерильности применяются стандартные или асептические коннекторы, позволяющие разъединять систему без нарушения стерильности. Типовые решения собраны в разделе «Фитинги и коннекторы».
Фильтры
Фильтры являются критическим элементом многих SUS. Стерилизующие фильтры, обычно с размером пор 0,2 мкм, используют для удаления микроорганизмов. Интеграция фильтра требует возможности проведения теста целостности, включая PUPSIT, если он предусмотрен технологией и документацией. Совместимые решения представлены в разделе «Системы фильтрации».
Типовые компоненты и их функции
| Компонент | Функция в сборке |
|---|---|
| Мешок 2D или 3D | Хранение, транспортировка и смешивание жидкости |
| Трубка | Подача, отвод и циркуляция потока |
| Коннектор | Герметичное соединение трубопроводов |
| Переходник | Согласование диаметров и типов соединений |
| Порт | Подключение, отбор проб и ввод реагентов |

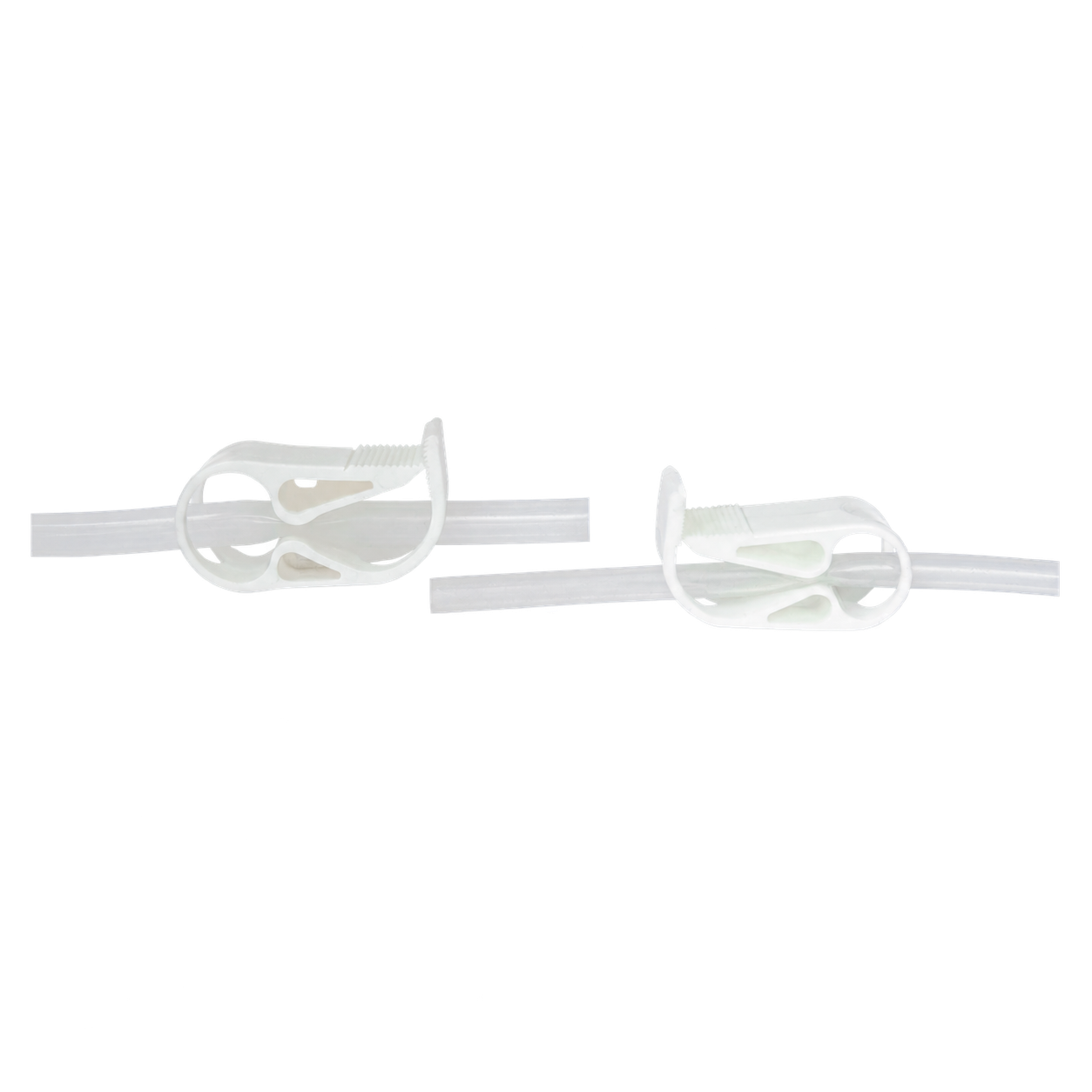

| Зажим или хомут | Перекрытие потока и фиксация соединений |
| Фильтр | Стерилизующая фильтрация и защита от контаминации |
Операции и применение
Одноразовые сборные системы применяются там, где требуется стерильный перенос жидкости без риска перекрёстного загрязнения. Типовые операции:
- приготовление и перенос буферных растворов и питательных сред;
- хранение промежуточных продуктов;
- отбор проб;
- культивирование клеток;
- производство вакцин;
- асептический розлив;
- подключение к насосам, фильтрам и ёмкостям.
Гибкость сборки позволяет использовать одну и ту же логику потоков на разных масштабах — от лабораторного до промышленного. При переходе на другой продукт контур заменяется целиком, что исключает необходимость длительной мойки и стерилизации между партиями.
Стерильность и документы
Стерильность одноразовых сборок обеспечивается гамма-облучением. Для каждой партии должна быть обеспечена прослеживаемость: номер партии, дата стерилизации, результаты испытаний на целостность и герметичность.
Ключевые документы, которые предоставляются на изделие:
- спецификация;
- сертификаты на материалы;
- протоколы механических испытаний;
- данные по extractables и leachables в соответствии с USP <665>;
- подтверждение биосовместимости по ISO 10993.
Стерильность не может быть гарантирована без документов на конкретную партию. При заказе важно запрашивать полный пакет для каждой поставляемой сборки.
Как спроектировать сборку
Чтобы сборка точно соответствовала задаче, до начала проектирования нужно определить исходные параметры:
- Среда: тип жидкости, химическая агрессивность, наличие клеток или чувствительных компонентов.
- Объём: рабочий и максимальный.
- Расход: скорость потока, влияющая на выбор диаметра трубок.
- Давление: рабочее и испытательное; для теста целостности фильтра может потребоваться давление до 60 psi и выше.
- Температура: рабочая и максимальная, включая условия стерилизации.
- Длительность контакта: время нахождения продукта в контуре.
- Точки подключения: расположение оборудования, длина трубок, размещение фильтров и портов.
- Способ перекачивания: перистальтический насос, давление или гравитация.
- Стерилизация: метод и доза облучения.
- Монтаж и хранение: условия эксплуатации и срок хранения до вскрытия упаковки.
Чем детальнее исходные данные, тем точнее будет спецификация и тем меньше потребуется согласований и доработок.
Преимущества и ограничения
Преимущества
Одноразовые сборки сокращают время переналадки с дней до часов, исключают операции мойки и стерилизации между партиями, снижают риск перекрёстного загрязнения и упрощают масштабирование. Капитальные затраты на организацию производства могут быть ниже, чем при использовании стационарных систем из нержавеющей стали.
Ограничения
Полимерные материалы менее прочны, чем металл, и требуют аккуратного обращения. Химическая совместимость ограничена: не все растворители и агрессивные среды допустимы к длительному контакту с плёнками и трубками. Срок хранения сборок ограничен, а утилизация требует соблюдения локальных норм. Кроме того, сохраняется зависимость от цепочки поставок, поэтому важен выбор надёжного поставщика одноразовых систем.
Заказ и спецификация
Для подготовки запроса приложите:
- описание технологической операции;
- перечень жидкостей и их свойства;
- объёмы, расходы, давление и температуру;
- схему контура или эскиз с расположением оборудования;
- требуемые длины трубок и размещение фильтров;
- предпочтительный способ стерилизации.
Перед запуском в производство проверьте:
- соответствие материалов требованиям химической совместимости;
- подтверждение стерильности и целостности документами;
- комплектность поставки;
- условия хранения и срок годности.
При приёмке убедитесь в отсутствии повреждений упаковки, проверьте номер партии и сопроводительные документы.
Частые вопросы
Что входит в одноразовую сборную систему?
В минимальной конфигурации — мешок или пакет, трубки, коннекторы и порты. В зависимости от задачи добавляются переходники, заглушки, зажимы, хомуты и фильтры. Все элементы поставляются уже соединёнными и простерилизованными — это принципиальное отличие от покупки отдельных компонентов, когда сборку и проверку герметичности выполняет сам заказчик.
Чем 2D-пакет отличается от 3D-пакета?
Не только формой, но и областью применения. 2D-пакет — плоский, объёмом от 50 мл до 50 л, с подвесной конструкцией, обеспечивающей полное опорожнение. Его используют для лабораторных задач, подготовки проб, хранения буферов и сред, а также в клеточной терапии. 3D-пакет — объёмный, от 50 до 3000 л, устанавливается в жёсткий контейнер и предназначен для хранения, транспортировки и смешивания больших объёмов в промышленных масштабах. Выбор определяется не только объёмом, но и способом монтажа и условиями эксплуатации.
Как подтверждаются стерильность и целостность?
Стерильность обеспечивается гамма-облучением. Целостность и герметичность подтверждаются протоколами механических испытаний. На каждую партию предоставляется комплект документов: спецификация, сертификаты на материалы, данные по extractables и leachables по USP <665>, подтверждение биосовместимости по ISO 10993 и номер партии. Без документов на конкретную партию стерильность не может считаться подтверждённой.
Совместима ли сборка с перистальтическим насосом?
Да, если трубка подобрана с учётом совместимости с головкой насоса. Материал — силикон или TPE — и диаметр согласуются с параметрами насоса и характеристиками потока. При проектировании важно заранее указать способ перекачивания: это влияет на выбор трубки и гидравлическое сопротивление контура.
Какие данные нужны для составления спецификации?
Нужно указать среду, химическую агрессивность и наличие клеток, рабочий и максимальный объём, расход, рабочее и испытательное давление, температуру, длительность контакта, точки подключения, расположение оборудования, способ перекачивания, метод стерилизации и условия хранения. Чем детальнее исходные данные, тем меньше потребуется согласований и доработок.
Нужна одноразовая сборная система?
Передайте специалистам VM-Solutions описание технологической операции, свойства среды, объём, расход, давление, температуру и схему подключений. На основании этих данных можно подготовить конфигурацию и спецификацию сборки.
