Армированные шланги
По назначению шланги можно разделить на две основные категории: промышленные и пищевые/фармацевтические.
Промышленные шланги применяют для транспортировки различных технологических сред — воды, воздуха, масел, химических растворов и других жидких или газообразных продуктов. Основными критериями выбора здесь являются химическая стойкость, рабочее давление или вакуум, температура и механическая прочность.
Пищевые и фармацевтические шланги используют там, где среда непосредственно контактирует с продуктом и особенно важны чистота, безопасность материалов и возможность эффективной мойки. В фармацевтических и биофармацевтических процессах дополнительно учитывают требования к биосовместимости, стерилизации, прослеживаемости материалов и подтверждающей документации.
По режиму работы шланги разделяют на напорные, всасывающие и напорно-всасывающие.
При этом граница между категориями определяется не только материалом шланга. Один и тот же тип полимера может применяться как в промышленности, так и в пищевом или фармацевтическом производстве, однако состав материала, конструкция и подтверждённые характеристики конкретных серий могут существенно различаться.
Многослойный шланг обычно состоит из трёх основных элементов:
- Внутренний контактный слой — непосредственно соприкасается с транспортируемой средой или продуктом.
- Армирование — помогает шлангу выдерживать давление, вакуум и механические нагрузки.
- Наружная оболочка — защищает конструкцию от истирания и внешних воздействий.
Важно: маслостойкость наружного покрытия сама по себе не означает, что шланг подходит для транспортировки масла. Независимо от категории, материал внутреннего слоя, тип армирования и соединения необходимо подбирать под конкретную среду, давление, вакуум и температуру.
Мы подберем шланги шланговые сборки и для промышленных, пищевых и фармацевтических процессов с учётом условий эксплуатации и требований конкретного производства.
Различия в назначении шлангов
Материал сам по себе не определяет назначение шланга. Силикон, резина, PTFE или PFA могут применяться в разных отраслях — важны состав контактного слоя, конструкция шланга, способ армирования, условия эксплуатации и требования конкретного процесса.
Поэтому области применения промышленных, пищевых и фармацевтических шлангов могут пересекаться. Основное различие между ними заключается в уровне требований к безопасности продукта, очистке, стерилизации, прослеживаемости и подтверждающей документации.
| Критерий | Промышленные шланги | Пищевые и гигиенические шланги | Фармацевтические и биофармацевтические шланги |
|---|---|---|---|
| Основное назначение | Надёжная транспортировка рабочей среды | Безопасная транспортировка продукта + возможность эффективной очистки | Контролируемая транспортировка продукта с минимальным риском его загрязнения |
| Типичные отрасли | Химия, машиностроение, производство, энергетика | Пищевая промышленность, напитки, молочная отрасль, косметика | Фармацевтика, биофарма, производство API, вакцин и биопрепаратов |
| Главный критерий выбора | Давление, вакуум, температура, химическая стойкость | Совместимость с продуктом, гигиеничность, мойка | Чистота материала, биосовместимость, стерилизация, документация и прослеживаемость |
| Типичные материалы | EPDM, NBR, PVC, PU, PTFE, FKM / Viton | Силикон, EPDM, PTFE/PFA | Вулканизированный платиной силикон, PTFE, PFA, FEP, TPE |
| Документация | Технические характеристики и сертификаты материала | Food Grade / FDA и документы для контакта с пищевыми продуктами | Расширенный пакет: USP Class VI, USP <87>/<88>, ISO 10993, CoA/CoC, прослеживаемость партии |
| Мойка и стерилизация | Не всегда требуется | Часто рассчитаны на CIP | Часто рассчитаны на CIP/SIP и стерилизацию |
| Главное преимущество | Надёжность и соответствие рабочим параметрам | Гигиеничность и безопасность продукта | Подтверждённая пригодность для критичных фармацевтических процессов |

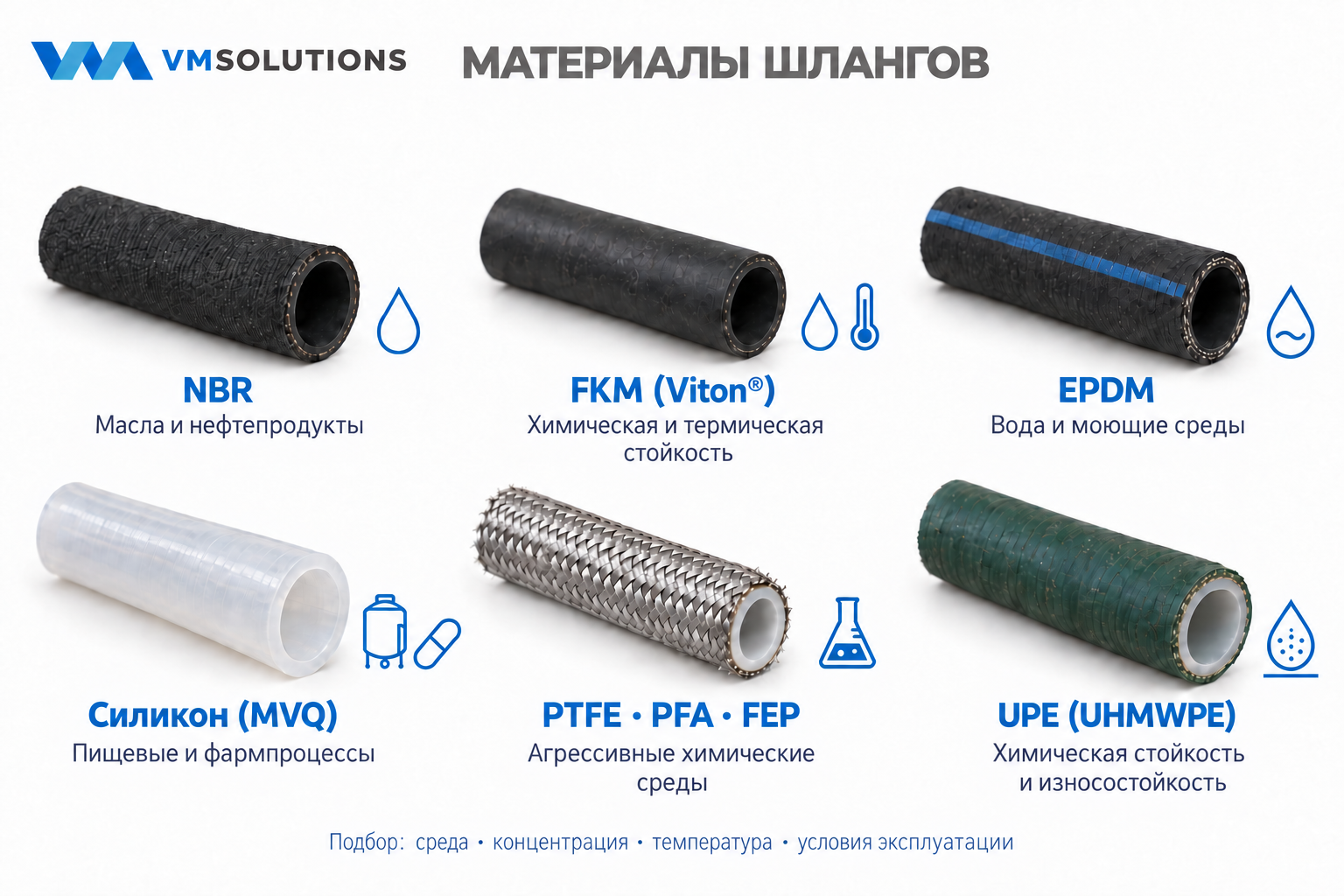

Материалы и устройство промышленных шлангов
С рабочей средой непосредственно соприкасается внутренний слой шланга, поэтому именно его материал в первую очередь определяет химическую совместимость, температурные ограничения и стойкость к износу. Наружная оболочка защищает шланг от механических и внешних воздействий — трения, влаги, ультрафиолета, масел и других факторов. Свойства внутреннего и наружного слоёв могут различаться, поэтому стойкость внешнего покрытия, например к маслу, ещё не означает, что шланг подходит для его транспортировки.
NBR применяют в маслостойких шлангах для нефтепродуктов, масел и некоторых видов топлива. Совместимость зависит от состава среды, поэтому при подборе важно учитывать конкретное вещество, его концентрацию и рабочую температуру.
FKM (Viton®) — фторэластомер с высокой стойкостью к маслам, топливам, углеводородам, многим растворителям и повышенным температурам. Его применяют там, где NBR уже недостаточно по химической или термической стойкости. При этом FKM не является универсальным материалом: совместимость с горячей водой, паром, щелочами и отдельными химическими средами зависит от конкретного состава эластомера и условий эксплуатации.
EPDM используют для воды, водных растворов и ряда моющих сред. Материал хорошо подходит для многих пищевых и технологических процессов, однако обычно не применяется для нефтяных масел и углеводородного топлива. Для горячей воды и пара выбирают исполнения с соответствующим температурным допуском.
Силикон (MVQ) широко применяется в пищевой, фармацевтической и биофармацевтической промышленности благодаря гибкости, широкому температурному диапазону и возможности изготовления шлангов высокой чистоты. Для фармацевтических процессов часто используют вулканизированный платиной силикон. Возможность контакта с продуктом, стерилизации и многократной обработки подтверждают документацией конкретной серии.
PTFE, PFA и FEP применяют в качестве химически стойкого контактного слоя для кислот, щелочей, растворителей и других агрессивных сред. Фторполимерные шланги востребованы как в химической промышленности, так и в пищевых и фармацевтических процессах. При подборе учитывают конкретную среду, концентрацию и температуру.
UPE (UHMWPE) — сверхвысокомолекулярный полиэтилен, который сочетает химическую стойкость с высокой устойчивостью к истиранию. Его используют в том числе для транспортировки некоторых химических продуктов и сред с твёрдыми частицами. Для абразивных продуктов дополнительно учитывают размер и концентрацию частиц, скорость потока и конструкцию шланга.

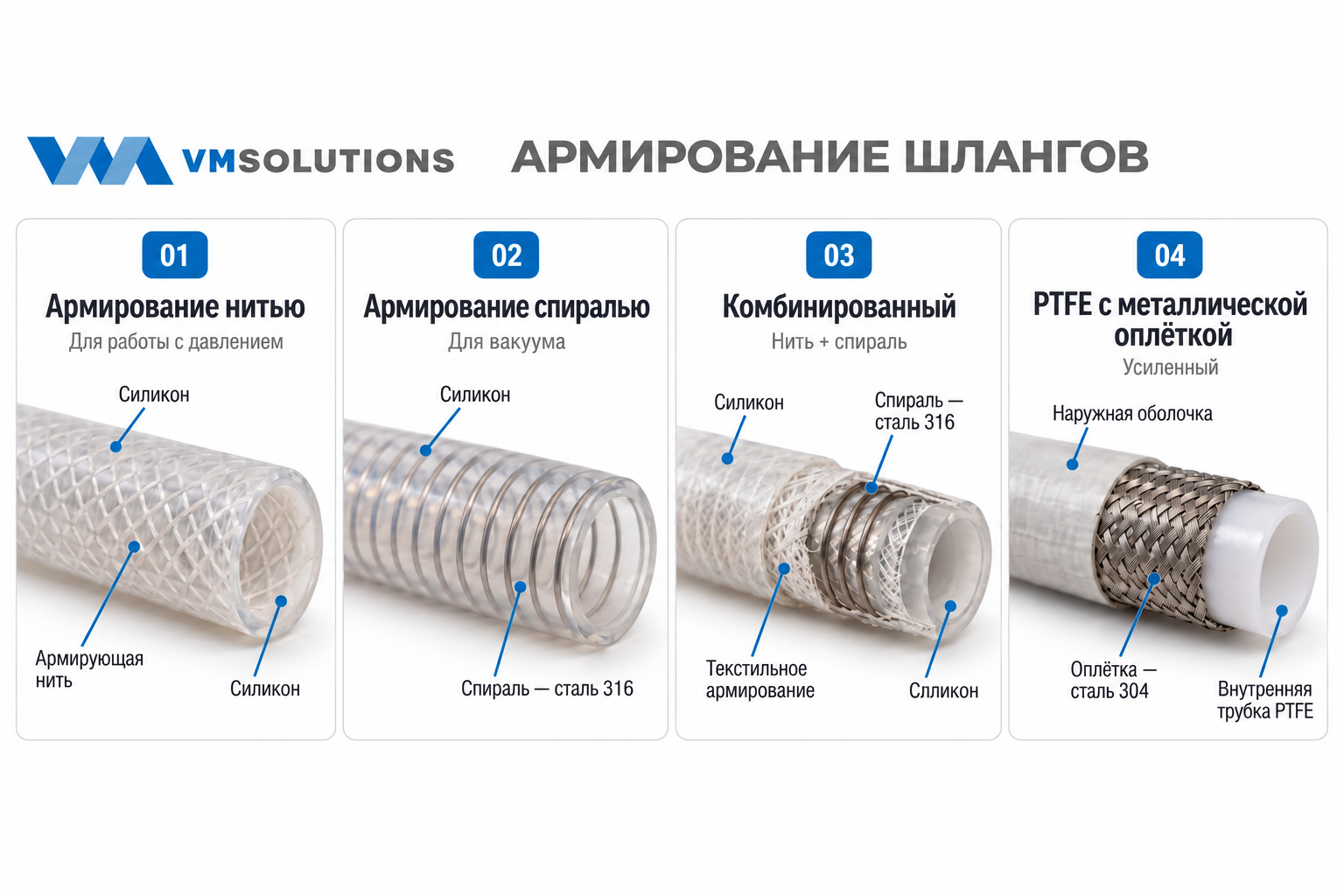

Армирование шлангов
- Текстильная оплётка или армирование нитью: повышает устойчивость к внутреннему давлению. Проверяют рабочее давление для выбранного диаметра и температуры.
- Металлическая спираль: поддерживает стенки при разрежении и снижает риск схлопывания. Проверяют допустимый вакуум и минимальный радиус изгиба.
- Текстильное армирование со спиралью: используется в напорно-всасывающих конструкциях. Проверяют пределы по давлению и вакууму.
- Металлическая оплётка: усиливает шланг, в том числе с фторполимерным внутренним слоем. Проверяют характеристики рукава, защитного покрытия и концевых соединений.
Два шланга с одинаковым внутренним материалом могут существенно различаться по рабочим параметрам. Количество армирующих слоёв само по себе не позволяет определить допустимое давление. Примеры конструкций представлены в линейке: Imafit имеет полиэфирную оплётку, Imavac — металлическую спираль, Imavacfit сочетает оплётку и спираль, а Imawrap — многослойное тканевое армирование со спиралью. В Imaflexxie контактный слой выполнен из PTFE, армирование — из стали SS304, наружное покрытие — из силикона.
Среды и отрасли
Требования к шлангу определяются продуктом и процессом. Помимо химической стойкости и механической прочности, могут быть важны очищаемость, влияние на свойства продукта, прослеживаемость и комплект документов.
- Промышленное производство (вода, масла, технологические жидкости). Критерии: совместимость, давление, вакуум, температура, стойкость к внешним воздействиям.
- Химическая промышленность (кислоты, щёлочи, растворители, смеси реагентов). Критерии: состав и концентрация среды, химическая стойкость всех контактных деталей, проницаемость, отвод статического заряда.
- Пищевая промышленность и напитки (молоко, масла, сиропы, напитки, спиртосодержащие продукты). Критерии: подтверждённая пригодность для контакта с пищей, совместимость с жирами и спиртами, очищаемость.
- Косметическое производство (кремы, гели, эмульсии, моющие композиции). Критерии: совместимость с рецептурой, вязкость, потери давления, мойка между партиями.
- Фармацевтика и биофарма (растворы, промежуточные продукты, питательные среды). Критерии: чистота контактного материала, данные о выделяемых веществах, стерилизация, прослеживаемость.
- Транспортировка абразивных сред (суспензии и продукты с твёрдыми частицами). Критерии: стойкость к истиранию, размер частиц, скорость потока, геометрия линии.
Для пищевых процессов запрашивают документы, подтверждающие пригодность конкретного материала для предусмотренного контакта с продуктом.
В фармацевтическом производстве дополнительно оценивают влияние контактных материалов на препарат. Состав подтверждающей документации определяют требования процесса.
Готовую сборку оценивают целиком: контактный слой, фитинги, уплотнения и переходы между ними. Документация производителя помогает квалифицировать изделие, но не заменяет валидацию процесса заказчика.

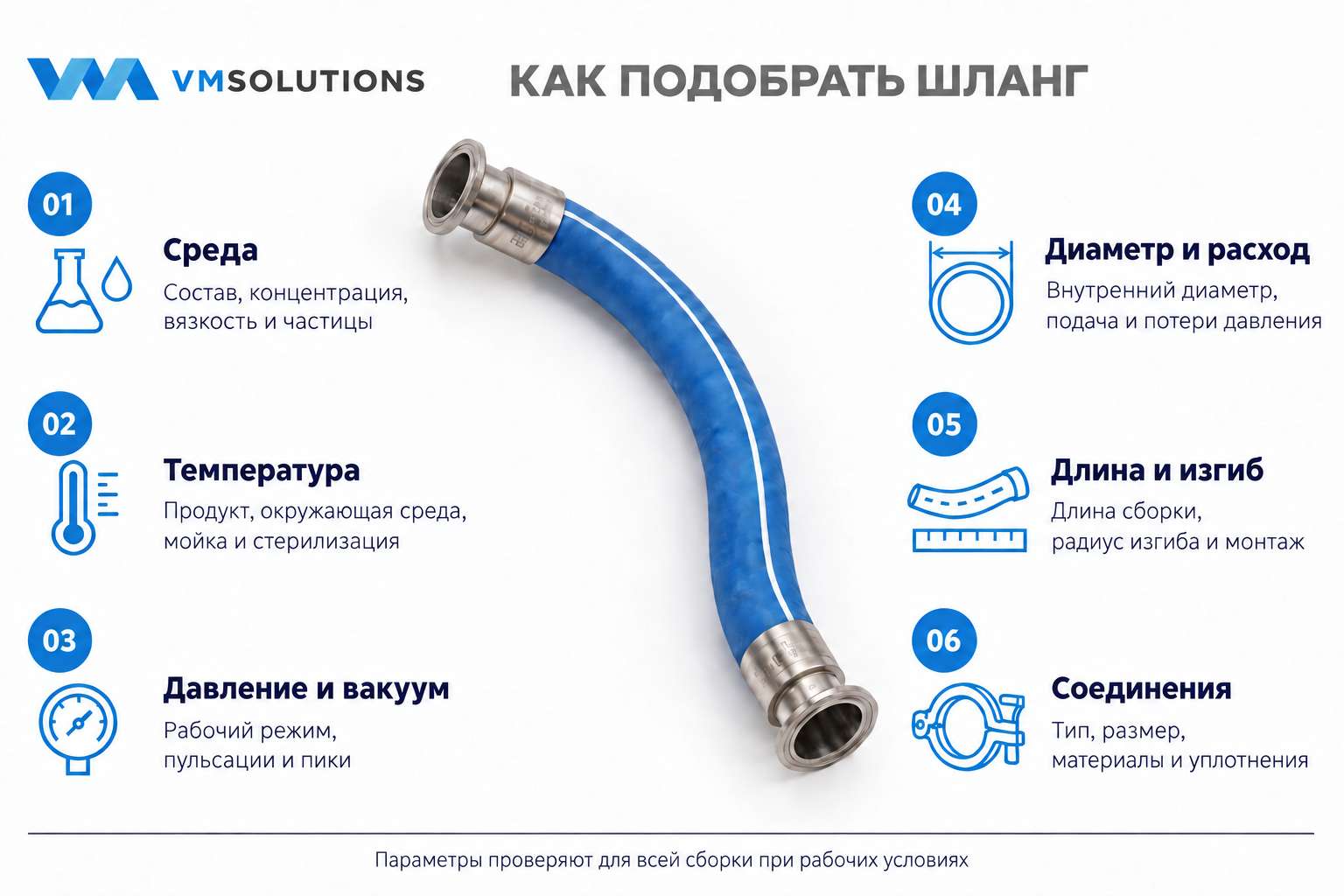

Как подобрать шланг
Для подбора последовательно проверяют среду, режимы работы, размеры и условия монтажа:
- Анализ среды. Укажите название продукта, компоненты смеси, концентрацию, вязкость и наличие твёрдых частиц. Проверять нужно также совместимость с моющими и дезинфицирующими средствами.
- Температурный режим. Укажите рабочие и предельные температуры. Важны температура продукта, окружающей среды и санитарной обработки, включая кратковременные нагревы. Допустимое давление может снижаться с ростом температуры.
- Давление и вакуум. Учитывайте рабочее давление, пульсации и возможные пики. Для всасывающей линии укажите величину вакуума и способ её записи (абсолютное давление или разрежение). Давление разрыва нельзя использовать как рабочий предел.
- Размеры. Внутренний диаметр рассчитывают по расходу, вязкости продукта, длине линии и допустимым потерям давления. На всасывании дополнительно учитывают перепад высот и условия работы насоса. Наружный диаметр и толщина стенки нужны для выбора совместимых фитингов и способа крепления.
- Условия монтажа. Шланг должен укладываться без перекручивания, натяжения и изгиба меньше допустимого радиуса. Учитывают движение оборудования, опоры, трение о соседние детали и нагрузку у фитингов.
- Специальные требования. Для процесса могут потребоваться антистатическое исполнение, санитарные соединения, определённый метод стерилизации, маркировка и прослеживаемость.
Антистатические свойства проверяют по характеристикам изделия и готовой сборки. Наличие металлической спирали не подтверждает отвод заряда с внутренней поверхности: необходимы подходящая конструкция, электрическая непрерывность и предусмотренное заземление.
Соединения и санитарная обработка
Фитинги выбирают одновременно со шлангом и уплотнениями. В промышленных линиях применяют резьбовые, фланцевые и другие соединения; в санитарных процессах часто используют гигиенические соединения, в том числе Tri-Clamp.
При выборе проверяют материалы контактных деталей, проходное сечение, способ крепления и допустимые режимы всей сборки. Для санитарной линии особенно важен переход от шланга к фитингу: в нём не должны образовываться участки, затрудняющие очистку и удерживающие продукт. Само наличие Tri-Clamp не подтверждает гигиеничность готового узла.
- CIP — мойка без разборки оборудования;
- SIP — стерилизация на месте.
Автоклавирование и другие способы обработки рассматривают отдельно. Для выбранной сборки согласуют:
- моющие и стерилизующие среды, их состав и концентрацию;
- температуру и давление;
- продолжительность обработки;
- последовательность мойки, ополаскивания, стерилизации и охлаждения;
- допустимое число циклов и критерии замены.
Эксплуатация
Перед запуском проверяют состояние шланга, фитингов, обжима и уплотнений. Во время работы не допускают перекручивания, перегибов, растяжения у соединений и трения об острые кромки. Нагрузки должны оставаться в пределах, установленных для конкретной сборки.

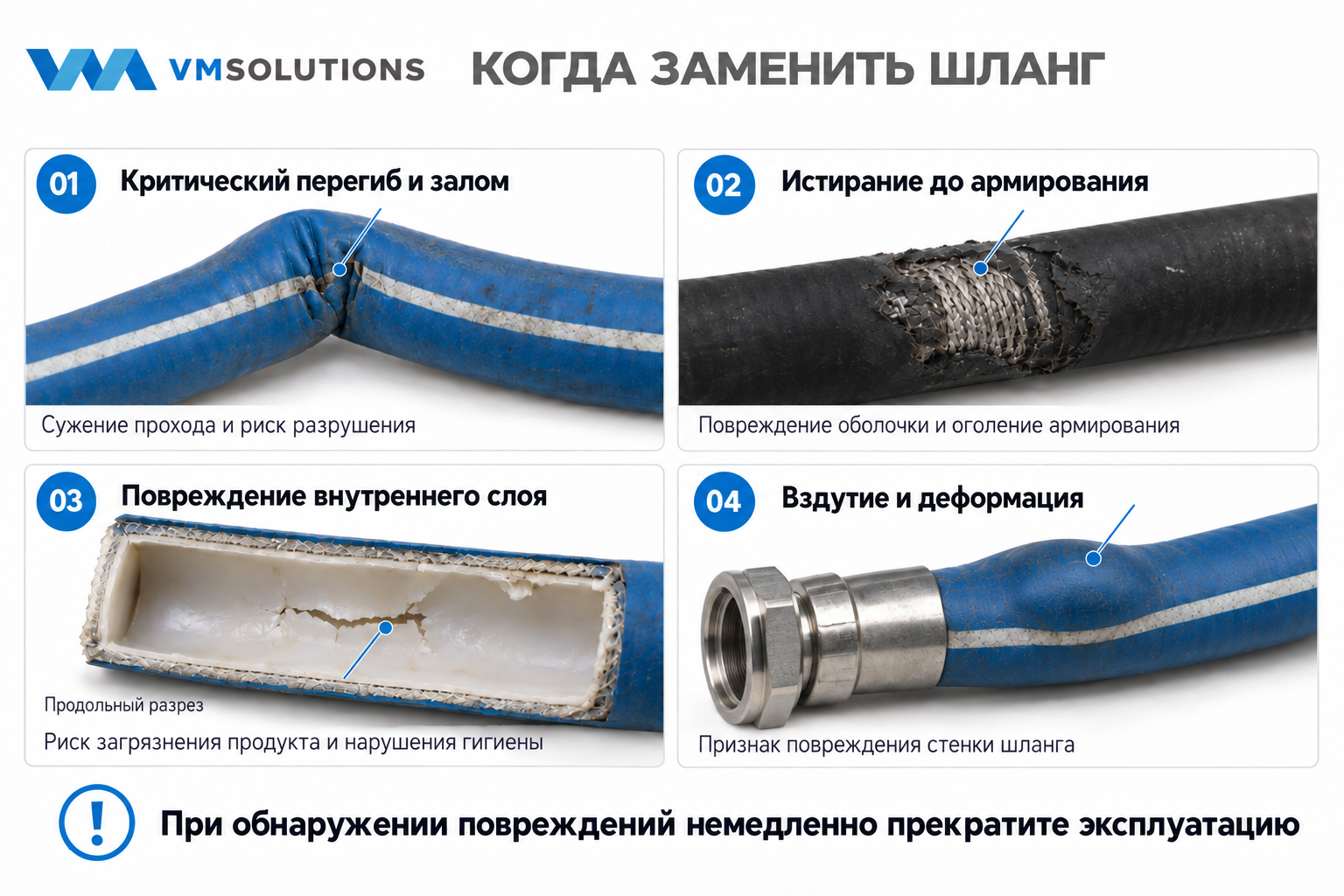

Шланг немедленно выводят из эксплуатации при обнаружении:
- трещин, порезов или оголённого армирования;
- расслоения, вздутий или деформации;
- течи либо смещения фитинга;
- выраженного затвердевания, размягчения или потери гибкости;
- повреждения внутренней поверхности, мешающего безопасной транспортировке и очистке.
После перегрева, схлопывания или превышения допустимых режимов работу прекращают до оценки состояния сборки. Внешне целый шланг также может требовать замены по установленному регламенту. Универсального срока службы нет. Периодичность осмотров и замены устанавливают по инструкции производителя с учётом среды, нагрузок, частоты использования и циклов обработки. Для критичных линий сохраняют идентификацию сборки, историю эксплуатации и результаты проверок.
Заказ и цена
Стоимость шланга или готовой сборки зависит от материала контактного слоя, конструкции армирования, диаметра, длины, соединений и дополнительных требований. На цену также влияют специальное исполнение, испытания, маркировка и объём сопровождающей документации.
Для точного подбора и расчёта направьте специалистам VM-Solutions следующие данные:
- название, состав и концентрацию рабочей среды;
- расход, вязкость и характеристики твёрдых частиц (если они есть);
- внутренний диаметр и длину (либо данные для их расчёта);
- рабочее давление, возможные пики и вакуум;
- рабочую температуру и режим санитарной обработки;
- тип, размер и материал соединений;
- требования к проводимости, документам и маркировке;
- количество сборок и желаемый срок поставки.
Схема монтажа, фотографии подключения или обозначение действующего шланга помогут уточнить подбор. Если часть параметров неизвестна, укажите доступные данные об оборудовании и процессе.
FAQ
Как проверить химическую совместимость шланга?
Определите точный состав среды, концентрацию и температуру, затем проверьте рекомендации производителя для выбранной серии. Учитывайте внутренний слой, фитинги, уплотнения и реагенты санитарной обработки. Общая таблица совместимости материалов подходит для предварительного выбора; для смесей и нестандартных режимов может потребоваться дополнительное подтверждение или испытание.
Как подобрать диаметр, давление и вакуум?
Внутренний диаметр выбирают по расходу, вязкости, длине линии и допустимым потерям давления. Рабочее давление проверяют при фактической температуре с учётом пульсаций и пиков. Для всасывания отдельно подтверждают допустимый вакуум: наличие спирали или высокий предел по давлению не заменяют этой проверки.
Когда требуется армированный или антистатический шланг?
Армирование выбирают, когда конструкция должна выдерживать заданное давление, разрежение или механические нагрузки. Антистатическое исполнение требуется по результатам оценки риска накопления заряда, например, при транспортировке некоторых растворителей, топлив и порошков. Это разные свойства: армированный шланг не обязательно является антистатическим.
Можно ли проводить CIP/SIP или стерилизацию?
Да, если конкретный метод и режим допускаются для шланга и всей сборки. Проверяют реагенты, концентрацию, температуру, давление, время и число циклов. Обозначения «силиконовый», «пищевой» или «фармацевтический» сами по себе не подтверждают пригодность для выбранной обработки.
По каким признакам шланг нужно заменить?
Основания для вывода из эксплуатации — течь, трещины, вздутия, расслоение, оголение армирования, деформация, смещение фитингов и заметное изменение свойств материала. Замена также может требоваться после превышения допустимых режимов, достижения установленного срока или числа циклов обработки. Решение принимают по инструкции производителя и регламенту предприятия.
