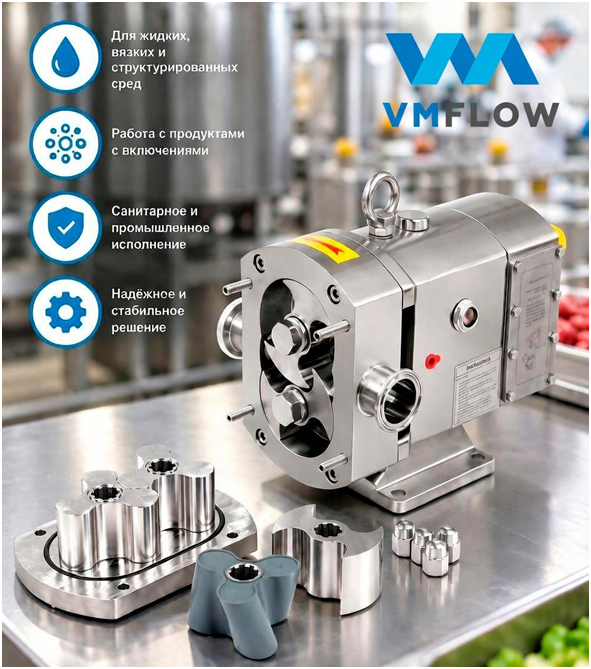

Как работает кулачковый насос
Кулачковый насос перемещает продукт за счёт синхронного вращения двух роторов. Они захватывают среду со стороны входа, перемещают её вдоль корпуса и вытесняют в напорную линию.
Принцип работы

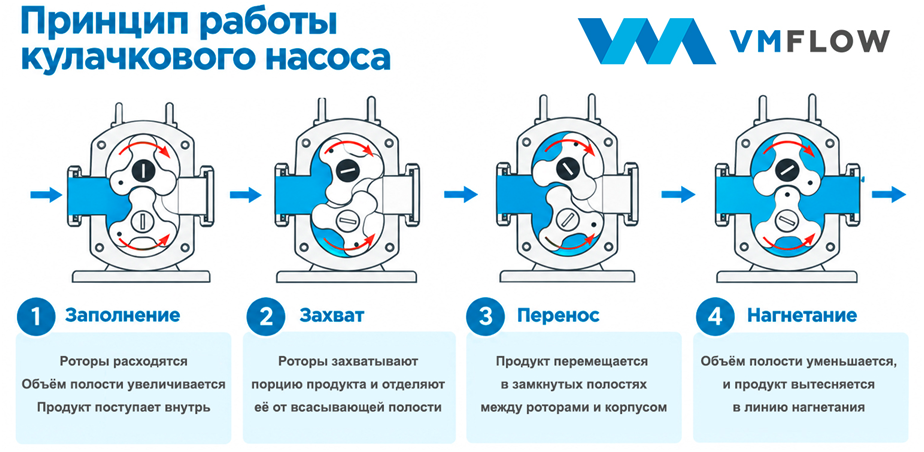

Рабочий цикл состоит из четырёх этапов: заполнение → захват → перенос → нагнетание.
При открытии рабочей полости со стороны входного патрубка она заполняется продуктом. Затем порция среды переносится к выходу и вытесняется в трубопровод. Продукт движется преимущественно по периферии рабочей камеры. Это отличает объёмный принцип от центробежного, где жидкость получает энергию от вращающегося рабочего колеса.
Устройство и синхронизация
Основные узлы — корпус, роторы, валы, редуктор, уплотнения и привод. Роторы устанавливаются в определённом взаимном положении. Между рабочими поверхностями сохраняются конструктивные зазоры, поэтому в штатном режиме роторы не соприкасаются.
На всасывающую способность насоса влияют свойства продукта и гидравлика линии: вязкость, температура, диаметр и длина трубопровода, перепад высот и сопротивления. Поэтому рассчитывать на универсальную высоту самовсасывания, указанную в каталогах, некорректно.
Какие бывают кулачковые насосы

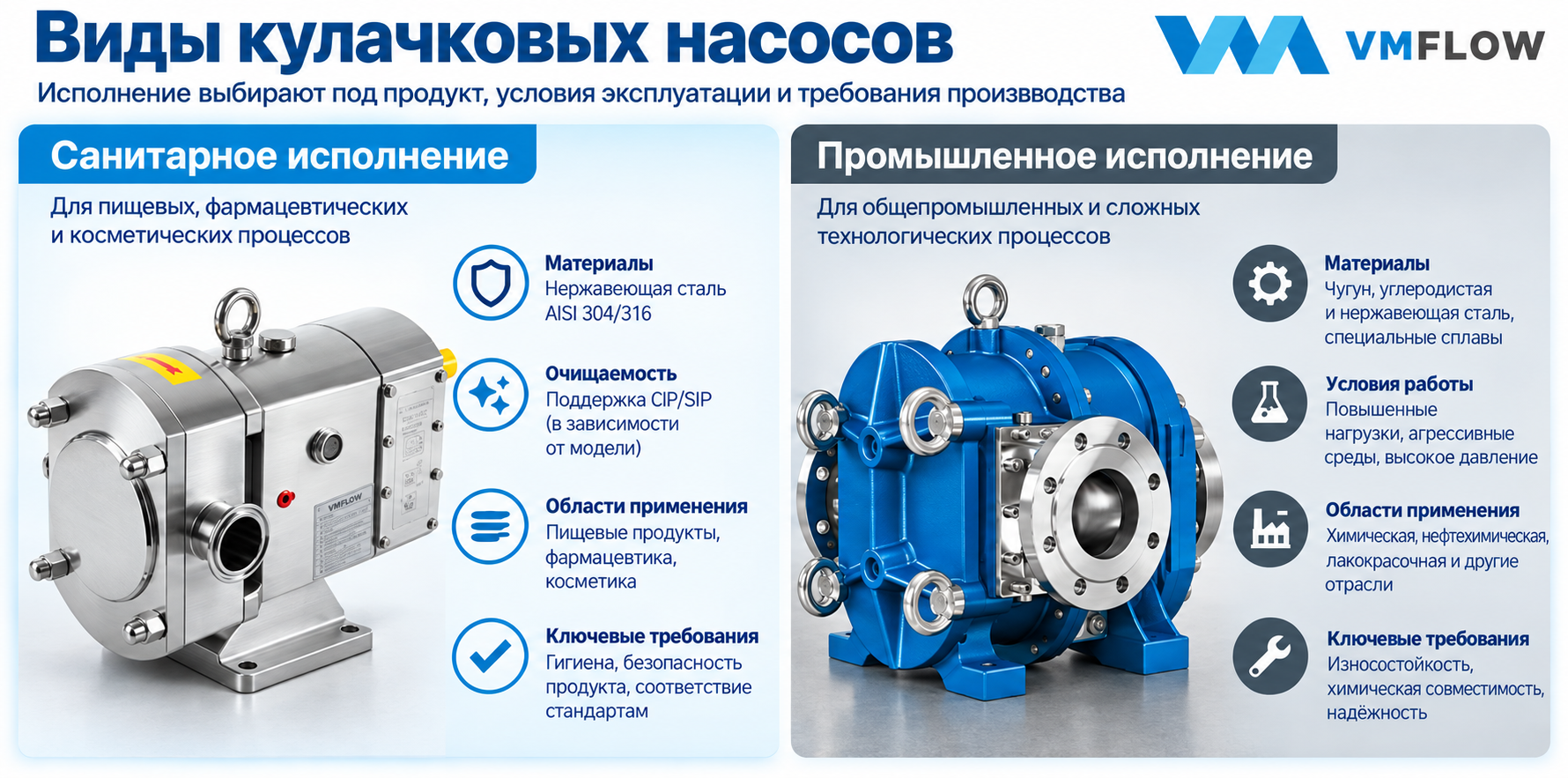

Кулачковые насосы различаются формой роторов, материалами проточной части, уплотнениями и исполнением. Конкретную конструкцию выбирают под продукт и режим работы.
Роторы и исполнение
Форма и число лопастей влияют на рабочий объём за оборот, характер подачи и пульсации. Поэтому оценивать насос только по геометрии ротора недостаточно.
Для санитарных процессов важны материалы контактирующих поверхностей, отсутствие застойных зон и очищаемость. Для промышленных задач на первый план выходят рабочие характеристики, химическая стойкость и ресурс.
| Исполнение | Типичная задача | Что проверить |
|---|---|---|
| Санитарное | Пищевые и фармацевтические процессы | Материалы и очищаемость |
| Промышленное | Общепромышленные линии | Среда, давление и износ |
| Для вязких сред | Кремы, пасты и густые продукты | Вязкость и условия всасывания |
| Специальное | Химические процессы | Совместимость материалов |
VM-Solutions в своих решениях использует для санитарных задач нержавеющую сталь, включая AISI 304/316. В промышленных исполнениях в зависимости от задачи могут применяться чугун, углеродистая и нержавеющая сталь, а также специальные сплавы.
Какие среды можно перекачивать
Роторно-кулачковые насосы подходят для жидких, вязких, пастообразных, структурированных и некоторых продуктов с включениями. Модель и типоразмер насоса подбираются под конкретную задачу.
Вязкие и структурированные продукты
Типичные примеры — пасты, кремы, соусы, сиропы, масла, клеи и смолы. Для насосов, поставляемых компанией VM-Solutions, заявлен диапазон вязкости от 1 до 1 000 000 сПз. Этот диапазон доступен не для любой модели, поэтому для корректного подбора требуется консультация со специалистом.
При высокой вязкости особенно важно оценить параметры всасывающей линии. Если продукт не успевает заполнять рабочую камеру, простое увеличение оборотов может не дать нужного расхода.
Наличие включений также не исключает применение такого насоса. В пищевых процессах это могут быть джемы, фруктовые пюре, йогурты и шоколадные массы с частицами. Для корректного подбора необходимо сообщить размер, твёрдость, форму и концентрацию частиц.
Для химически активных сред необходимо проверить совместимость материалов корпуса, роторов и уплотнений с конкретным веществом, его концентрацией и температурой.
Где применяются кулачковые насосы
Такое оборудование востребовано там, где требуется бережно и контролируемо перемещать вязкий или структурированный продукт.
Пищевая, фармацевтическая и косметическая отрасли
Кулачковые насосы используют для соусов, масел, паст, пюре, шоколадных масс, джемов, кремов, гелей, лосьонов и суспензий. В санитарных процессах дополнительно оценивают материал, качество обработки контактирующих поверхностей и требования по очистке оборудования.
Возможность проведения CIP/SIP следует проверять по документации выбранной модели насоса и всей технологической системы.
Химические процессы
В химической промышленности оборудование может применяться для красок, лаков, клеев, смол, полимерных составов, моющих средств и смазочных материалов.
В водоочистке кулачковые насосы применяют для концентрированного шлама, осадка сточных вод, фильтрата полигонов и процессов MBR. Главный критерий — химическая совместимость материалов проточной части и уплотнений.
Преимущества и ограничения
Кулачковая технология удобна для вязких и структурированных сред, но не является универсальным решением.
Преимущества
- работа с широким диапазоном вязкости;
- бережное перемещение некоторых продуктов с включениями;
- регулирование подачи изменением частоты вращения;
- очищаемость и отсутствие застойных зон;
- реверсивная работа там, где она предусмотрена конструкцией.
Ограничения
- в зависимости от геометрии роторов и режима работы возможны заметные пульсации;
- абразивные частицы могут ускорять износ;
- при высокой вязкости критичным становится заполнение насоса на входе.
Для некоторых моделей оборудования, поставляемого VM-Solutions, возможен кратковременный сухой ход. Допустимость и продолжительность такого режима следует проверять по документации конкретной модели и типу уплотнения.
Как подобрать кулачковый насос
На первоначальном этапе следует определиться с необходимыми рабочими параметрами процесса, а не с типоразмером насоса, мощностью двигателя, максимальными значениями в технической брошюре или диаметром трубопровода.
Что нужно знать для расчёта
Производительность объёмного насоса связана с рабочим объёмом за оборот и частотой вращения, но фактический расход зависит также от противодавления, вязкости продукта, зазоров и условий всасывания.
Для корректного подбора кулачкового насоса требуется следующая информация:
- название и состав продукта;
- вязкость и температура;
- требуемый рабочий расход;
- требуемое рабочее давление или сопротивление системы;
- условия на линии всасывания;
- параметры трубопровода на входе и выходе;
- наличие, размер и твёрдость частиц;
- режим работы;
- санитарные требования системы.
На основании этой информации технические специалисты VM-Solutions выбирают типоразмер насоса, привод, материалы и уплотнения.
Из практики VM-Solutions
Компания VM-Solutions подбирает и поставляет решения для перемещения жидких сред с 2011 года. Специалисты компании имеют профильное техническое образование и опыт более 10 лет, а предоставляемые решения используются более чем на 300 предприятиях ЕврАзЭС.
Для нестандартных задач возможна пробная эксплуатация: оборудование проверяют на реальном процессе заказчика и уточняют рабочие параметры перед окончательным выбором.

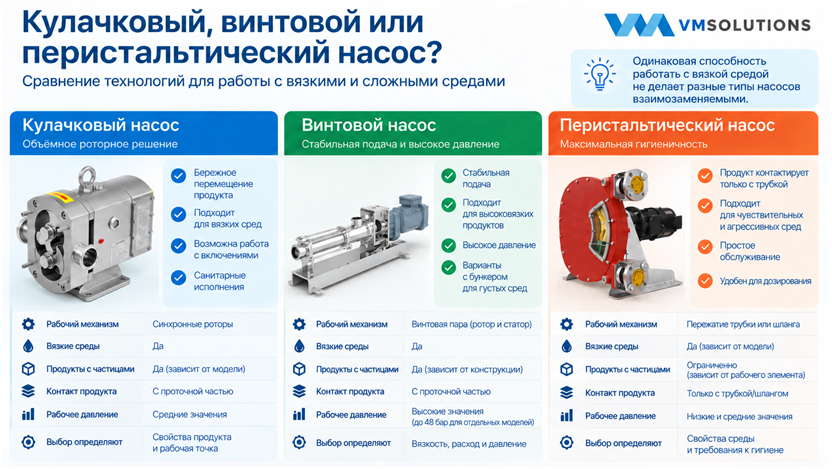

Кулачковый, винтовой или перистальтический насос: что выбрать
Тип насоса выбирают под конкретную задачу. Способность перекачивать вязкую среду ещё не делает разные технологии взаимозаменяемыми.
| Критерий | Кулачковый | Винтовой | Перистальтический |
|---|---|---|---|
| Рабочий механизм | Синхронные роторы | Винтовая пара | Пережатие трубки или шланга |
| Вязкие среды | Да | Да | Зависит от модели |
| Контакт продукта | Проточная часть | Проточная часть | Только трубка или шланг |
| Выбор определяют | Вязкость, расход, давление | Вязкость, расход, давление | Вязкость, расход, давление |
Винтовую технологию часто сравнивают с кулачковой при работе с густыми продуктами и повышенным давлением. Для одного из винтовых насосов с бункером на линии всасывания максимальная производительность составляет до 100 м³/ч, а давление — до 48 бар. Это параметры конкретного оборудования, а не всего класса винтовых насосов.
Перистальтический принцип отличается тем, что среда находится внутри трубки или шланга и не контактирует с остальными элементами проточной части. Это важно для химических, санитарных и абразивных задач.
Эксплуатация, сервис и гарантия
Ресурс оборудования зависит от соответствия фактического режима расчётному. В работе следует контролировать состояние уплотнений и привода, отсутствие утечек и стабильность подачи.
Падение производительности может быть связано с изменением вязкости, ухудшением условий всасывания, оборотами, внутренними перетечками или износом. Интервал обслуживания определяют по инструкции производителя и условиям процесса.
VM-Solutions выполняет гарантийное и послегарантийное обслуживание. Стандартные условия предусматривают 12 месяцев гарантии с даты установки и запуска, но не более 18 месяцев с момента передачи товара покупателю при соблюдении требований хранения, монтажа и эксплуатации. Для расходных и быстроизнашивающихся элементов действуют отдельные условия.
О VM-Solutions
ООО «ВМ-Солюшнс» работает с оборудованием для перемещения жидких сред с 2011 года. Компания производит и поставляет насосы, трубки, шланги, коннекторы, фильтры и компоненты технологических систем.
VM-Solutions сотрудничает с более чем 300 предприятиями ЕврАзЭС. Компания сопровождает проекты от технического задания, подбора и поставки до пробной эксплуатации, обучения, гарантии и сервиса. VM-Solutions является официальным дистрибьютором Ami Polymer и JXHIN, а также производит оборудование под брендом VMFLOW на различных заводах по всему миру по контракту.
Частые вопросы
Как работает кулачковый насос?
Это объёмный роторный насос. Два синхронизированных ротора захватывают продукт у входа, перемещают его вдоль стенок рабочей камеры и вытесняют в нагнетательную линию.
Подходит ли кулачковый насос для вязких продуктов?
Да. Допустимая вязкость и фактическая производительность зависят от модели, рабочей точки и условий всасывания.
Можно ли перекачивать продукты с частицами?
Можно, если размер и свойства включений соответствуют геометрии проточной части и рабочим зазорам. Для подбора важно сообщить размер, твёрдость, форму и концентрацию частиц.
Допустим ли сухой ход?
Для некоторых исполнений возможна кратковременная работа без жидкости. Допустимый режим необходимо проверять по документации выбранной модели и типу уплотнения.
Чем кулачковый насос отличается от винтового?
Насосы различаются рабочим механизмом и характером перемещения среды. Выбор делают по свойствам продукта, требуемым расходу и давлению, условиям всасывания и требованиям процесса.
Какие данные нужны для подбора?
Минимально нужны название и состав продукта, вязкость, температура, рабочий расход, давление, параметры трубопровода и условия всасывания.
Источники и методология
Материал подготовлен на основе технических данных и официальных материалов VM-Solutions. Параметры, относящиеся к отдельным сериям, не переносятся на весь класс оборудования.
При подборе используется последовательность: свойства среды → рабочая точка → условия всасывания → материалы → уплотнения → требования производства → конкретное исполнение. Финальные характеристики сверяют с актуальной документацией производителя.
Основные источники: каталог кулачковых насосов VM-Solutions; информация о компании; услуги и сервис.
