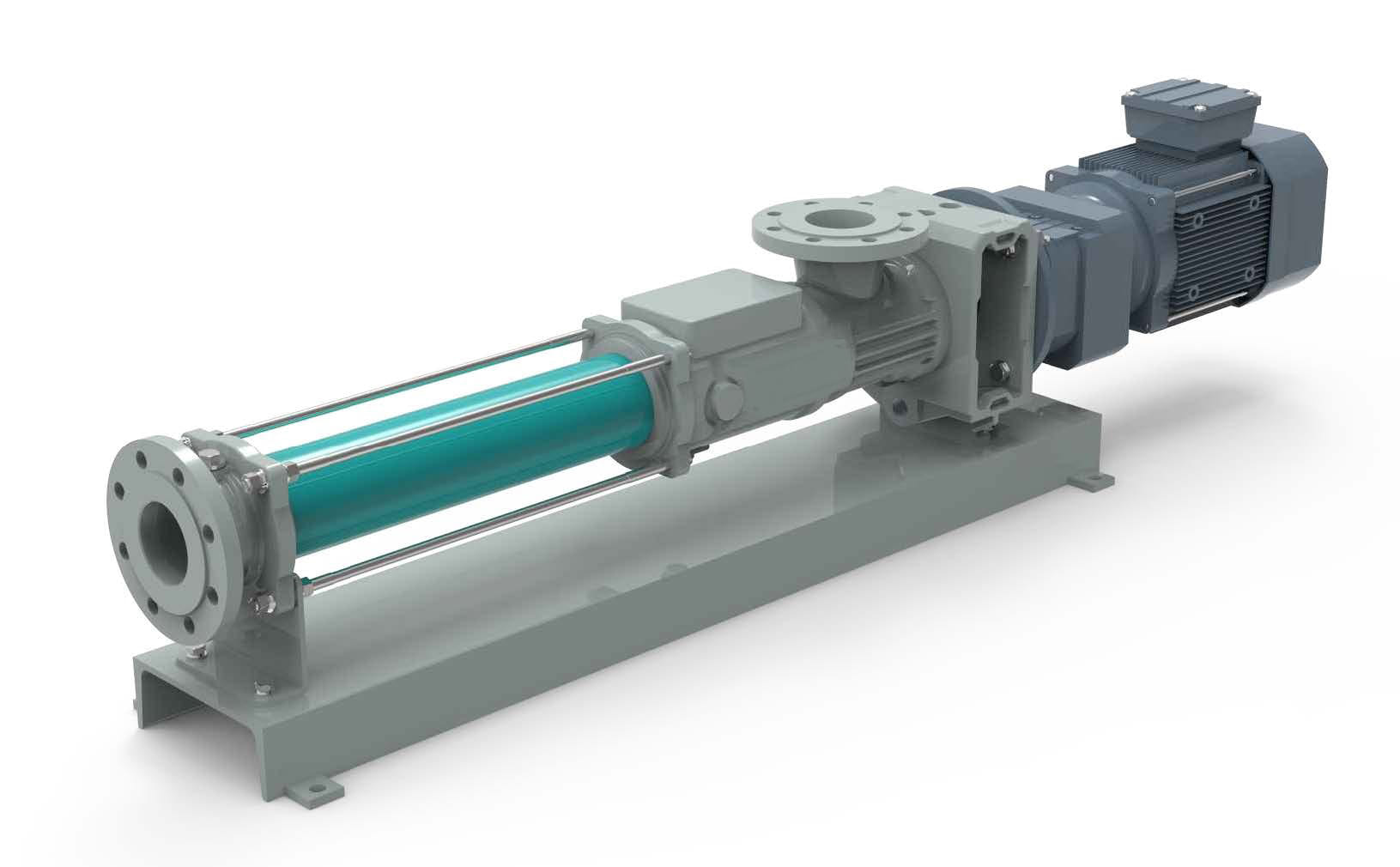

Мотор-редуктор напрямую подключается к приводному валу насосу обеспечивая компактную конструкцию, меньший вес и длину, простоту в обслуживании.
Технические параметры: расход до 600 м3/ч, давление до 24 бар.
Область применения: транспортировка всех видов сред низкой и высокой вязкости с твердыми частицами или без них в водоподготовке, пищевой промышленности, охране окружающей среды и химической промышленности.
Винтовой насос — это насос объёмного типа, состоящий из двух основных частей: неподвижного статора и вращающего ротора. Ротор представляет собой вал с круглой резьбой и большим шагом, и высотой зуба, малым внутренним диаметром. Статор — это соответствующая спиральная втулка с двойным ходом резьбы и двойной высотой подъёма (винтовая линия) ротора.
Принцип перекачивания состоит в перемещении (периодическом вытеснении) постоянного объема среды, заключенного в герметичных камерах между вращающимися винтом и неподвижной обоймой. При вращении винта, полость со стороны всасывания увеличивается в объеме и в ней создается разрежение. Под действием разрежения, транспортируемая среда заполняет образующуюся полость. При дальнейшем вращении и перемещении хода винтовой линии, полость закрывается, и транспортируемая среда перемещается винтом вдоль оси обоймы в сторону нагнетания. При этом количество таких замкнутых полостей на единицу длины винтовой пары определяет максимальное давление агрегата, а объем каждой полости - его производительность.
Основные особенности
- Непрерывная транспортировка с низкой пульсацией.
- Небольшая механическая вибрация и низкий уровень шума.
- Скорость потока пропорциональна скорости вращения, подходит для дозирования.
- Короткая длина корпуса экономит место для установки.
- Короткий передаточный вал с прямой муфтой и высокая стабильность установки механического уплотнения.
Технические характеристики
- Скорость потока может достигать 400 м3/ч, а давление – 24 бар.
- Ротор с износоустойчивым и коррозионностойким покрытием, изготовлен из 420, 304, 316, 316L, 2205, Cr12mov и других материалов на выбор.
- Статор изготовлен по специальной формуле, обеспечивающей использование NBR, EPDM, FPM, износостойкого NBR и других материалов.
- Уплотнение вала: стандартное одностороннее механическое уплотнение, с низким сопротивлением трению, устойчивостью к низким и высоким температурам, коррозионной стойкостью, износостойкостью, а также стабильным и надежным уплотнительным эффектом. В соответствии с фактическими условиями работы также можно использовать другие типы односторонних/двойных механических уплотнений.
- Редуктор: стандартный редуктор с винтовой передачей серии R с закаленной поверхностью обладает высокой несущей способностью, высокой эффективностью и длительным сроком службы и может быть выбран в соответствии с маркой, указанной клиентом.
- Двигатель: обеспечивает трехфазный переменный ток, трехфазное преобразование частоты, трехфазное взрывозащищенное исполнение, трехфазное преобразование частоты взрывозащищенное. Его можно выбрать в соответствии с маркой, указанной заказчиком, чтобы обеспечить выбор двигателя с высоким КПД.
Каждый насосный агрегат имеет фирменную табличку, содержащую следующие данные:
- Товарный знак предприятия-изготовителя;
- Артикул;
- Серийный номер;
- Производительность;
- Максимальное давление;
- Мощность двигателя;
- Стрелка направления вращения вала насоса;
- Стрелка направления перемещения потока.
