Независимая конструкция муфты и подшипника используется для выдерживания более высоких нагрузок возникающих при работе с высокими давлениями или при сложных условиях на всасе.
Технические параметры: расход до 600 м3/ч, давление до 48 бар.
Область применения: транспортировка всех видов сред низкой и высокой вязкости с твердыми частицами или без них в водоподготовке, пищевой промышленности, охране окружающей среды и химической промышленности.

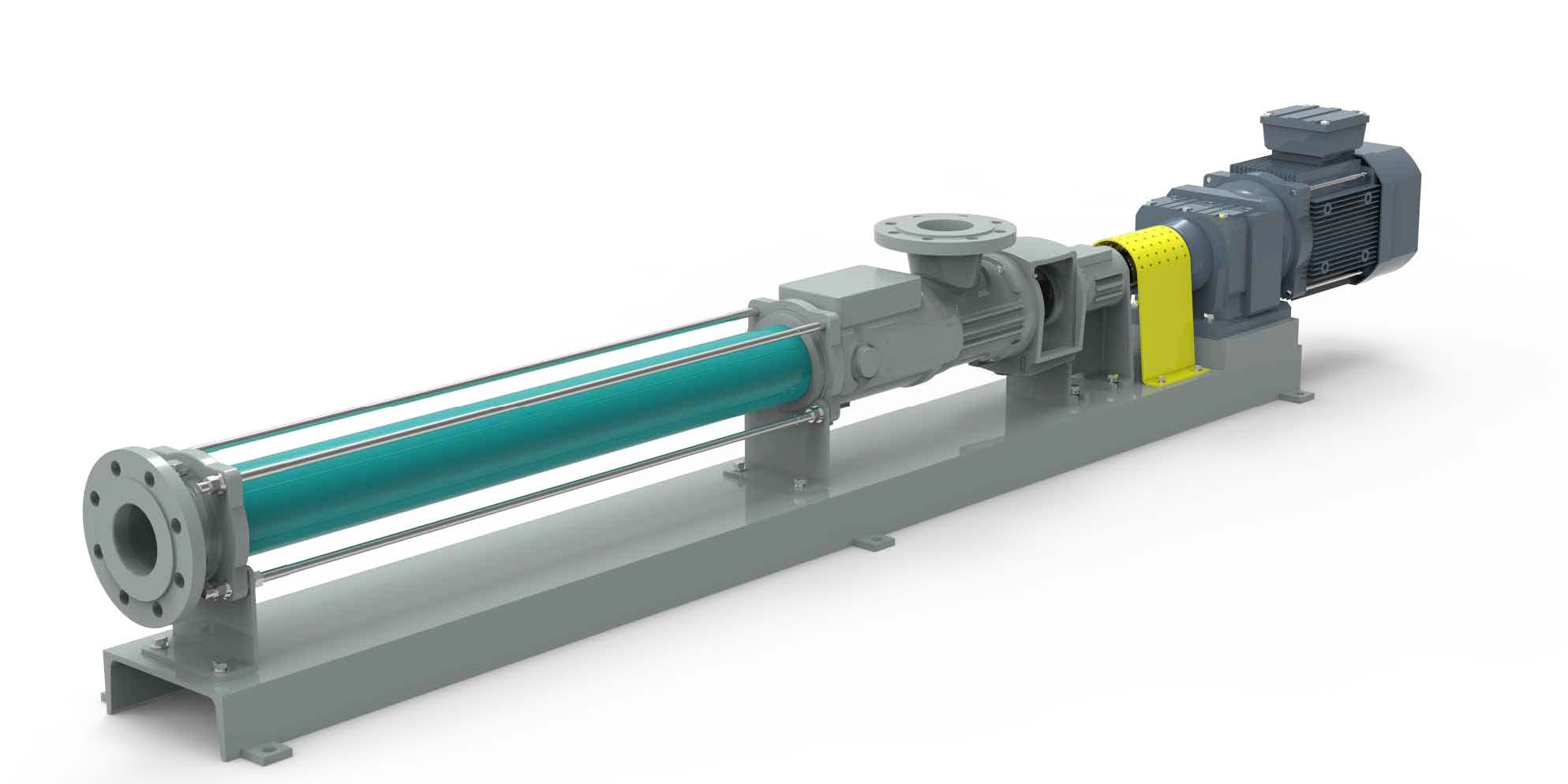

Винтовой насос представляет собой объёмный насос, включающий в себя две ключевые части: неподвижный статор и вращающийся ротор. Ротор выполнен в виде вала с резьбой большого шага и высотой зубцов, при этом его внутренний диаметр невелик. Статор — это спиральная втулка, соответствующая форме ротора, с двойной резьбой и увеличенной высотой подъёма, образующей винтовую линию.
Принцип работы насоса заключается в перемещении постоянного объема перекачиваемой среды, которая находится в герметичных камерах, образованных между вращающимся ротором и неподвижным статором. При вращении ротора объём камеры со стороны всасывания увеличивается, создавая зону пониженного давления. За счёт этого разрежения транспортируемая среда поступает в образовавшуюся полость.
С дальнейшим вращением ротора и продвижением по винтовой траектории полость закрывается, и перекачиваемая среда перемещается вдоль оси статора в сторону выхода.
Основные особенности
- Непрерывная транспортировка с низкой пульсацией.
- Небольшая механическая вибрация и низкий уровень шума.
- Скорость потока пропорциональна скорости вращения, подходит для дозирования.
- Высокая грузоподъемность и высокая высота подачи.
- Необслуживаемые подшипники, простота в использовании и длительный срок службы.
Технические характеристики
- Скорость потока может достигать 300 м3/ч, а давление – 48 бар.
- Ротор с износоустойчивым и коррозионностойким покрытием, изготовлен из 420, 304, 316, 316L, 2205, Cr12mov и других материалов на выбор.
- Статор изготовлен по специальной формуле, обеспечивающей использование NBR, EPDM, FPM, износостойкого NBR и других материалов.
- Уплотнение вала: стандартное одностороннее механическое уплотнение, с низким сопротивлением трению, устойчивостью к низким и высоким температурам, коррозионной стойкостью, износостойкостью, а также стабильным и надежным уплотнительным эффектом. В соответствии с фактическими условиями работы также можно использовать другие типы односторонних/двойных механических уплотнений.
- Редуктор: стандартный редуктор с винтовой передачей серии R с закаленной поверхностью обладает высокой несущей способностью, высокой эффективностью и длительным сроком службы и может быть выбран в соответствии с маркой, указанной клиентом.
- Двигатель: обеспечивает трехфазный переменный ток, трехфазное преобразование частоты, трехфазное взрывозащищенное исполнение, трехфазное преобразование частоты взрывозащищенное. Его можно выбрать в соответствии с маркой, указанной заказчиком, чтобы обеспечить выбор двигателя с высоким КПД.
- Гнездо подшипника: не требующая обслуживания двухподшипниковая передача, хорошая жесткость, выдерживает комбинированные радиальные и осевые нагрузки, а также выдерживает опрокидывающие моменты, высокая стабильность, простота в использовании и длительный срок службы.
Каждый насосный агрегат имеет фирменную табличку, содержащую следующие данные:
- Товарный знак предприятия-изготовителя;
- Артикул;
- Серийный номер;
- Производительность;
- Максимальное давление;
- Мощность двигателя;
- Стрелка направления вращения вала насоса;
- Стрелка направления перемещения потока.
