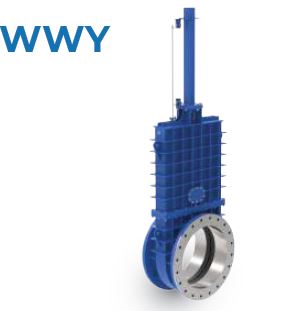

Двухсторонняя ножевая шиберная задвижка WWY для работы с сильно загрязненными жидкими средами, с волокнами и абразивными частицами.
Ножевые задвижки применяют:
- В системах откачки шламовых вод.
- В канализации и водоотведении.
- В системах перекачки смесей воды и грунта.
Шиберная арматура может использоваться на линиях с попеременной сменой направления потока. Ножевой затвор, уплотнитель, прокладки с 2 сторон обеспечивают запирание независимо от направления потока.
Материалы проточной части задвижек выбирают исходя из предполагаемой рабочей среды. Корпус, ножи, уплотнения и прокладки могут быть изготовлены из различных марок углеродистых или легированных сталей, совместимых с рабочей жидкостью эластомеров.
Ножевую запорную арматуру отличает:
- Возможность выбора привода управления и передаточного механизма: ручного, электрического, пневматического, гидравлического.
- Типоразмерный ряд на давление 8, 10, 16, 20 бар.
- Фланцевое технологическое подключение стандартов DIN PN10, PN16,150LB, JIS 10K, TABLE E/D.
- Соответствие стандартам ГОСТ, ЕАЭС, API-598.
Ножевые шиберные задвижки WWY не вызывают гидравлических потерь в открытом виде, обеспечивают надежное перекрытие потока в обоих направлениях. Звоните, у нас большой выбор арматуры для жидких и сыпучих сред. Наша компания дает консультации по выбору с учетом всех нюансов, предлагает выгодные цены, предоставляет большой гарантийный период.
| Тип: | Фланцевый |
| Стандарты проектирования: | MSS SP-81 |
| Стандарты фланцев: | DIN PN10,PN16,150LB ,JIS 10K,TABLE E/D |
| Строительная длина: | MSS SP-81 |
| Стандарты испытаний: | API-598 |
| Управление: | штурвал, электр., пневмат., гидравлич., цепной, электро-гидрав., зубчатый |
| Основной материал: | F55,F53,2205,SS310,CF3M,CF3,CF8M,CF8,WCB |
| Материал диска: | F55,F53,2205,SS310,SS316L,SS316,SS304 |
| Материал уплотнения : | NBR,NR,EPDM, |
| Прокладка: | PTFE,на водяной основе, резина, графит |
| Среда применения: | Фекальные баржи, земснаряды, шлам и т.д. |
Характеристики и химическая совместимость материалов
| Название | Натуральный каучук | Бутадиен-стирол | Нитрил-бутадиеновый каучук | Этилен-Пропилен-диеновый мономер | Силикагель | Фторопласт | Полиуретан |
|---|---|---|---|---|---|---|---|
| Материал | NR | SBR | NBR | EPDM | Si | FKM | PU |
| min ºC | -75 | -55 | -40 | -55 | -110 | -30 | -30 |
| max ºC | 85 | 70 | 100 | 150 | 225 | 250 | 100 |
| Твердость (shore A) | 30~90 | 40~90 | 40~90 | 40~90 | 40~80 | 55~90 | 50~80 |
| Прочность (kgf/cm2) | 35 | 25 | 25 | 20 | 15 | 20 | 20 |
| Минеральное масло | X | X | A | X | B | A | A |
| Серная кислота | C | C | C | A | X | A | C |
| Толуол | X | X | X | X | X | A | A |
| Спирт | B | B | A | A | X | A | X |
| Эфир | X | X | C | X | X | X | C |
| Совместимость: A-отличная, B- хорошая, C-средняя, X-плохая | |||||||
