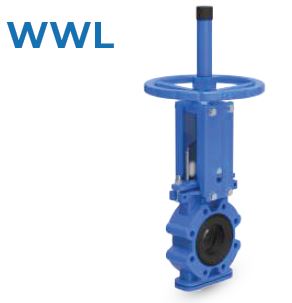

Серия WWL представляет собой ножевой затвор с уплотнением из двух резиновых вставок, которые в открытом положении затвора находятся в полностью сомкнутом состоянии, тем самым, не давая потоку проникнуть внутрь корпуса. В случае износа, резиновое уплотнение и защитное кольцо легко заменяются. Уплотнение ножа обеспечивается набивкой из армированного PTFE. Подшипниковый узел оснащён масленкой с обратным клапаном для принудительной подачи смазки. Нижняя крышка позволяет удалять остатки среды, попавшие внутрь корпуса.
Арматура разработана для управления потоками жидкостей, в том числе высокотурбулентными, с наличием длинных волокон, твердых частиц. Устройства используют в следующих сферах:
- Системы отвода шламов в горнодобывающем и горнообогатительном производстве.
- Целлюлозно-бумажная промышленность.
- Отвод и очистка стоков.
Запорная арматура WWL – двунаправленного действия, резиновые прокладки расположены с обеих сторон. Перекрывать поток можно в обоих направлениях.
Преимущества задвижек WWL
Задвижки герметично перекрывают трубопровод, конструкция уплотнений и ножа исключает неплотное примыкание затвора из-за попавшего в зазор мусора.
Запорную арматуру отличает:
- Возможность промывки через технологические отверстия без демонтажа.
- Допустимое давление до 10 и до 20 бар (в зависимости от типоразмера).
- Фланцевое подключение к трубопроводу DIN PN10, PN16, 150LB , JIS 10K, TABLE E/D.
- Исполнения корпуса, ножевого диска, уплотнения из различных марок стали и эластомеров по запросу.
- Минимальные потери в открытом состоянии.
Шиберные задвижки WWL могут оснащаться любым видом привода по запросу. Возможна установка ручного, электрического, пневматического, гидравлического управления с цепным, зубчатым или другим механизмом. Звоните, мы предлагаем выгодные цены на надежную запорную арматуру. Наша компания дает консультации по выбору, предоставляет гарантии на длительные сроки, организовывает доставку по регионам России и в страны СНГ.
| Тип: | "С приливами", фланцевый |
| Стандарты проектирования: | MSS SP-81 |
| Стандарты фланцев: | DIN PN10, PN16, 150LB , JIS 10K, TABLE E/D |
| Строительная длина: | MSS SP-81 |
| Стандарты испытаний: | API-598 |
| Привод: | штурвал, электр., пневмат., гидравлич., цепной, электро-гидрав., зубчатый |
| Основной материал: | GGG40 |
| Материал диска: | F55, F53, 2205, SS310, SS316L, SS316, SS304 |
| Материал уплотнения: | NBR |
| Прокладка: | PTFE,на водяной основе, резина, графит |
| Среда применения: | Шлам, целлюлоза, отходы, циклоны и т.д. |
Характеристики и химическая совместимость материалов
| Название | Натуральный каучук | Бутадиен-стирол | Нитрил-бутадиеновый каучук | Этилен-Пропилен-диеновый мономер | Силикагель | Фторопласт | Полиуретан |
|---|---|---|---|---|---|---|---|
| Материал | NR | SBR | NBR | EPDM | Si | FKM | PU |
| min ºC | -75 | -55 | -40 | -55 | -110 | -30 | -30 |
| max ºC | 85 | 70 | 100 | 150 | 225 | 250 | 100 |
| Твердость (shore A) | 30~90 | 40~90 | 40~90 | 40~90 | 40~80 | 55~90 | 50~80 |
| Прочность (kgf/cm2) | 35 | 25 | 25 | 20 | 15 | 20 | 20 |
| Минеральное масло | X | X | A | X | B | A | A |
| Серная кислота | C | C | C | A | X | A | C |
| Толуол | X | X | X | X | X | A | A |
| Спирт | B | B | A | A | X | A | X |
| Эфир | X | X | C | X | X | X | C |
| Совместимость: A-отличная, B- хорошая, C-средняя, X-плохая | |||||||
