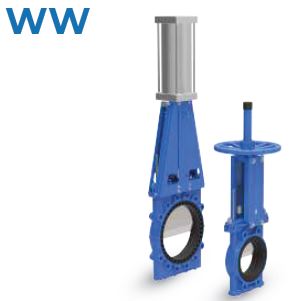

Ножевой затвор WW с уплотнением из двух резиновых вставок, которые в открытом положении затвора находятся в полностью сомкнутом состоянии, тем самым, не давая потоку проникнуть внутрь корпуса. В случае износа, резиновое уплотнение и защитное кольцо легко заменяются. Уплотнение ножа обеспечивается набивкой из армированного PTFE. Подшипниковый узел оснащён масленкой с обратным клапаном для принудительной подачи смазки. Нижняя крышка позволяет удалять остатки среды, попавшие внутрь корпуса.
Арматура разработана для управления потоком сред с большим количеством примесей, в том числе абразивных и длинноволокнистых. Задвижки применяются:
- В горнорудной отрасли.
- В производстве бумаги и целлюлозы.
- В химической промышленности.
- В системах перекачки сточных вод.
Перекрытие осуществляется в обе стороны. Самоуплотняющую шиберную арматуру WW можно применять в реверсивных системах. Конструкция корпуса, диска и уплотнения обеспечивает герметичное запирание, исключает накопление примесей в зоне смыкания затвора, возможность промывки без демонтажа.
Преимущества задвижек WW
Ряд типоразмеров задвижек включает варианты на номинальное давление от 2 до 16 бар. Материалы ножа, корпуса, седла выбираются исходя из условий эксплуатации. Задвижки WW могут оснащаться узлами из стали и полимеров, совместимыми с той или иной рабочей средой.
Запорную арматуру также отличает:
- Монтаж в трубопровод фланцами DIN PN10, PN16, 150LB , JIS 10K, TABLE E/D.
- Электрический, пневматический, ручной, гидравлический привод (выбирается опционально)
- Соответствие требованиям нормативов герметичности API-598, отечественных и межгосударственных стандартов для запорной арматуры.
- Отсутствие гидравлических потерь в открытом виде.
По вопросам поставки запорной арматуры звоните по указанному телефону. Мы предлагаем выгодные цены, помогаем с выбором, предоставляем увеличенную гарантию, организовываем доставку по России и странам СНГ надежными перевозчиками.
| Тип: | Межфланцевый |
| Стандарты проектирования: | MSS SP-81 |
| Стандарты фланцев: | DIN PN10, PN16, 150LB , JIS 10K, TABLE E/D |
| Строительная длина: | MSS SP-81 |
| Стандарты испытаний: | API-598 |
| Привод: | штурвал, электрический, пневматичсекий, гидравлический, цепной, электро-гидравличсекий, рычаг |
| Материал корпуса: | GGG40, WCB, CF8, CF8M |
| Материал ножа: | F55, F53, 2205, SS310, SS316L, SS316, SS304 |
| Материал седла: | NBR, NR, FKM, полиуретан (PU), |
| Уплотнения: | резина NR |
| Среда применения: | в горнодобывающей промышленности, для пульпы с высоким содержанием твердых частиц, различных жидкостей с абразивными включениями, сточных вод, бумажной массы высокой концентрации, химической промышленности, добыче и обработке полезных ископаемых и драгоценных металлов и др. |
Характеристики и химическая совместимость материалов
| Название | Натуральный каучук | Бутадиен-стирол | Нитрил-бутадиеновый каучук | Этилен-Пропилен-диеновый мономер | Силикагель | Фторопласт | Полиуретан |
|---|---|---|---|---|---|---|---|
| Материал | NR | SBR | NBR | EPDM | Si | FKM | PU |
| min ºC | -75 | -55 | -40 | -55 | -110 | -30 | -30 |
| max ºC | 85 | 70 | 100 | 150 | 225 | 250 | 100 |
| Твердость (shore A) | 30~90 | 40~90 | 40~90 | 40~90 | 40~80 | 55~90 | 50~80 |
| Прочность (kgf/cm2) | 35 | 25 | 25 | 20 | 15 | 20 | 20 |
| Минеральное масло | X | X | A | X | B | A | A |
| Серная кислота | C | C | C | A | X | A | C |
| Толуол | X | X | X | X | X | A | A |
| Спирт | B | B | A | A | X | A | X |
| Эфир | X | X | C | X | X | X | C |
| Совместимость: A-отличная, B- хорошая, C-средняя, X-плохая | |||||||
