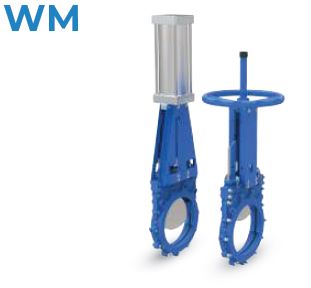

Ножевой запорный клапан WM с уплотнением двунаправленного действия с двунаправленным уплотнением без канавки высокого давления для управления потоком жидкостей на трубопроводах и резервуарах.
Допускается применение для рабочих сред с большим количеством примесей, в том числе длинноволокнистых и пульповых растворов.
Ножевые задвижки WM с двунаправленным уплотнением используют:
- На производствах целлюлозы и бумаги.
- В системах водоочистки.
- В системах отвода воды со шламом и стоков.
- В системах транспортники вод с отходами обогащения руды.
Конструкция узлов и деталей запорной арматуры позволяет избежать гидравлических потерь в открытом положении и обеспечивает герметичность в запертом состоянии.
Преимущества задвижек WM
Ножевые задвижки WM могут работать при высоком давлении рабочей среды, ряд типоразмеров арматуры включает исполнения на давление от 6 до 16 бар. Оборудование можно использовать на линиях с реверсивным потоком, перекрытие осуществляется в прямом и обратном направлениях.
Запорную арматуру отличает:
- Корпус из 2 частей для удобства сборки-разборки в процессе монтажа, ТО и ремонта.
- Корпус и ножевой диск из различных марок стали на выбор (исходя из параметров рабочей среды).
- Уплотнения из резиновых эластомеров NBR, NR, EPDM, FKM (также выбирается по характеристикам рабочей среды).
Тип присоединения – межфланцевый, стандартов DIN PN10, PN16,150LB, JIS 10K, TABLE E/D. Задвижки испытаны на герметичность по методике API-598, сертифицированы по ГОСТ и ЕАЭС для запорной арматуры промышленного применения.
Наша компания предлагает шиберные ножевые задвижки WM по выгодной цене. Мы консультируем по выбору, предоставляем длительный гарантийный период. Звоните.
| Тип: | Межфланцевый |
| Стандарты проектирования: | MSS SP-81 |
| Стандарты фланцев: | DIN PN10,PN16,150LB ,JIS 10K,TABLE E/D |
| Строительная длина: | MSS SP-81 |
| Стандарты испытаний: | API-598 |
| Привод: | штурвал, электр., пневмат., гидравлич., цепной, электро-гидрав., зубчатый |
| Основной материал: | F55,F53,2205,SS310,CF3M,CF3,CF8M,CF8,WCB,GGG40 |
| Материал диска: | F55,F53,2205,SS310,SS316L,SS316,SS304 |
| Материал уплотнения: | NBR,NR,EPDM,FKM |
| Прокладка: | PTFE, на водяной основе, резина, графит |
| Среда применения: | Высокое давление, целлюлоза, очистка бытовых стоков, бумажная промышленность, |
Характеристики и химическая совместимость материалов
| Название | Натуральный каучук | Бутадиен-стирол | Нитрил-бутадиеновый каучук | Этилен-Пропилен-диеновый мономер | Силикагель | Фторопласт | Полиуретан |
|---|---|---|---|---|---|---|---|
| Материал | NR | SBR | NBR | EPDM | Si | FKM | PU |
| min ºC | -75 | -55 | -40 | -55 | -110 | -30 | -30 |
| max ºC | 85 | 70 | 100 | 150 | 225 | 250 | 100 |
| Твердость (shore A) | 30~90 | 40~90 | 40~90 | 40~90 | 40~80 | 55~90 | 50~80 |
| Прочность (kgf/cm2) | 35 | 25 | 25 | 20 | 15 | 20 | 20 |
| Минеральное масло | X | X | A | X | B | A | A |
| Серная кислота | C | C | C | A | X | A | C |
| Толуол | X | X | X | X | X | A | A |
| Спирт | B | B | A | A | X | A | X |
| Эфир | X | X | C | X | X | X | C |
| Совместимость: A-отличная, B- хорошая, C-средняя, X-плохая | |||||||
