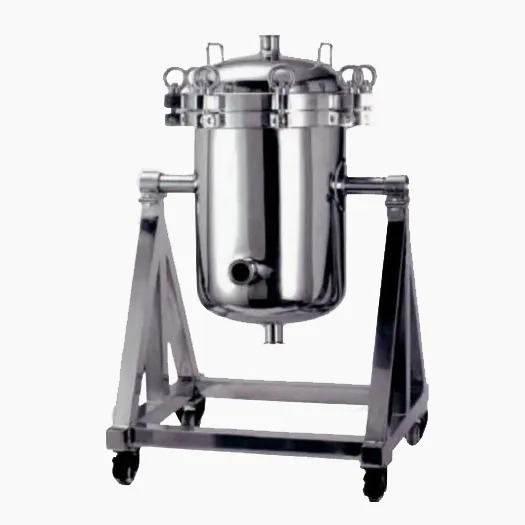

Корпус титанового стержневого фильтра серии TF представляет собой фильтр качающегося типа, специально разработанный для жидкостей с высоким содержанием твердых частиц. Широко применяется для декарбонизации и фильтрации сильно окисляющих растворов.
Он совместим с титановыми или нержавеющими фильтрующими картриджами для эффективного разделения твердой и жидкой фаз. Барабан можно поворачивать на 180° для полного удаления твердых частиц с внешней стороны картриджа, а нижние колеса обеспечивают легкое перемещение и тщательную очистку.
Технические характеристики
| Параметр | Значение |
| Тип полировки | Зеркальная полировка / Внутренняя электрополировка |
| Класс чистоты поверхности | Внутренняя: 0.3 мкм / Внешняя: 0.4 мкм |
| Максимальное рабочее давление | 0.6 МПа (6 бар) / 1.0 МПа (10 бар) |
| Максимальная рабочая температура | 135°C |
| Расчётная температура | 140°C |
Система обозначений / Информация для заказа
Пример: TF 05 10 M L T T X E S
| Модель | TF (Титановый стержневой корпус) |
| Кол-во элементов | 01 = 1 картридж (1R) |
| 03 = 3 картриджа (3R) | |
| 05 = 5 картриджей (5R) | |
| 07 = 7 картриджей (7R) | |
| 09 = 9 картриджей (9R) | |
| 12 = 12 картриджей (12R) | |
| Длина картриджа, дюймы | 05" |
| 10" | |
| 20" | |
| Тип крышки картриджа | M = M20x1.5 (резьба) |
| Материал | S = Нержавеющая сталь 304 |
| L = Нержавеющая сталь 316L | |
| Тип соединения корпуса | T = Tri-clamp (Три-кламп) |
| D = Swing Bolt (Откидной болт) | |
| Тип входа/выхода | T = Tri-clamp (Три-кламп) |
| Макс. рабочее давление | X = 0.6 МПа (6 бар) |
| Y = 1.0 МПа (10 бар) | |
| Поверхность | M = Зеркальная полировка (Mirror polishing) |
| E = Внутренняя электрополировка (Internal Electro-polished) | |
| Материал уплотнения | S = Силикон (Silicone) |
| E = EPDM | |
| V = Viton (FKM) | |
| P = PTFE + EPDM |

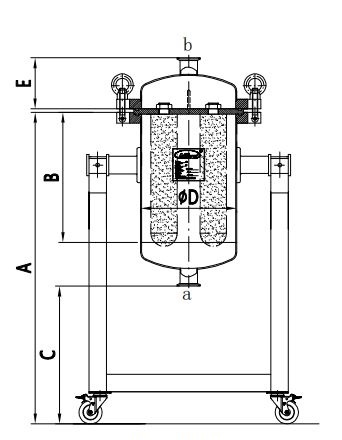

Размеры
| Кол-во элементов | A | B | С | D | E | ||
| 10" | 20" | 10" | 20" | ||||
| 3R | 700 | 950 | 300 | 550 | 300 | 168 | 115 |
| 5R | 710 | 960 | 219 | 125 | |||
| 7R | 720 | 970 | 250 | 133 | |||
| 9R | 725 | 975 | 273 | 140 | |||
| 12R | 745 | 995 | 300 | 160 | |||
